1 系统概述

我公司根据用户实际使用要求和现场实际情况，按照成熟可靠、技术领先，适度超前的原则，对本项目进行了详细设计。在系统的设计上我们严格遵循在保证系统高质量的前提下，为用户节约每一笔开支。按照安防监控系统的技术规范，并结合现代安防监控系统需求的特点，采取先进科学的设计思想和完善的设备对本次电视监控系统进行了设计与实现，保证了安防监控系统的可靠性和先进性完美结合。
在整个监控系统中所用主要器材均采用国内外一流厂家的成熟产品：红外高清摄像机、网络硬盘录像机、千兆以太网交换机等产品。
项目内容：
①本项目包括基地园区；主楼及地下车库、一层消防控制室；档案楼；试验楼及重点危化品室；食堂操作间等监控设备的供货、安装和调试、技术服务及售后服务。
②“①”项中建设的安防监控系统网络与主楼二楼机房、食堂售饭系统（食堂操作间）、小卖部、篮球场监控点网络连通。
③靠近马路一侧围墙上安装脉冲电子围栏探测器，报警中心设置在视频监控室。④维修加固基地内受损部分围墙铁栅栏；除锈后涂刷黑色油漆。

2 建设标准

2.1 设计原则

根据我公司以前类似项目的设计经验，结合本工程的实际情况，确定了以下设计原则：
1、系统整体上应成熟可靠、技术领先。
2、设备选型上应能适应现场的复杂环境。
3、技术上应达到先进性和成熟性的统一。
4、性能上应具有很高的安全性、可靠性。
5、使用上应具有易维护性和可扩展性。
6、经济上应具备高性价比，为客户节省每一笔开支。

2.2 设计依据：

1）、《建筑电气安装工程施工质量验收规范》（GB50303）
2）、《安全防范系统通用图形符号》（GA/T74）
3）、《安防视频监控系统技术要求》（GA/T367）
4）、《安防防范工程技术规范》（GB50348-2004）
5）、《建筑与建筑群综合布线系统设计规范》（GB/T50311-2000）
6）、《建筑与建筑群综合布线系统验收规范》（GB/T50312-2000）
7）、《智能建筑设计标准》（GB／T 50314—2000）
8）、《建筑智能化系统工程设计标准》（DB32/191-1998）
9）、《视频安防监控系统工程设计规范》（DB32/191-1998）
10）、《民用闭路监视电视系统工程技术规范》（GB/50198-94）
11）、《系统接地的型式及安全技术要求》（GB14050-93）
12）、《安全防范工程程序与要求》（GA/T75-94）
13）、《安全防范工程验收规则》（GA/T308-2001）
14）、《工业电视系统工程设计规范》（GBJ 115）
15）、《安全检查防范系统通作图形符号》（GA/74-94）
16）、《电气装置安装工程施工及验收规范》（GBJ232-9）
17）、《电子计算机机房设计规范》（GB50174-93）
18）、《民用建筑电气设计规范》（JGJ/T16-92）
19）、甲方具体要求

3 系统架构

3.1 系统组成

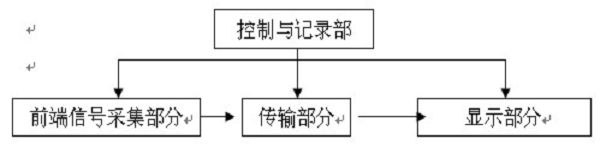

视频监控系统主要由产生图像的摄像机或成像装置；图像的传输与控制设备；图像的处理与显示设备等几部分组成；其原理结构图如下：

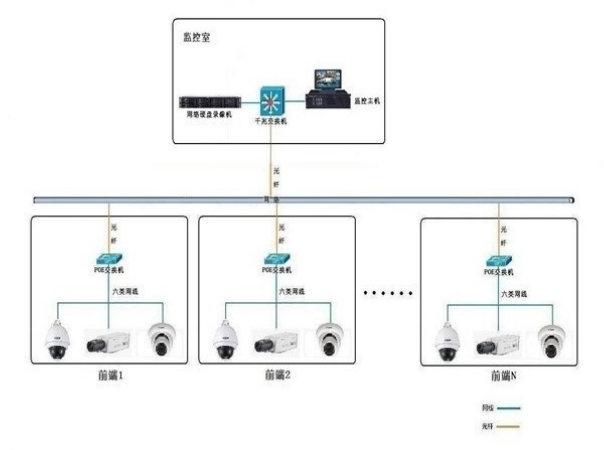

3.2 视频监控系统网络拓扑结构图



4 前端系统

前端系统是整个系统的信号采集部分。摄像机、探测器是整个系统的“眼睛”，被监视场所的情况是由它们变成图像信号传送到各控制中心。所以从整个系统来讲，前端部分是系统的原始信号源，前端部分的好坏以及它产生的图像信号的质量将影响着整个系统的质量。
我们根据现场实际监视范围的不同选用不同摄像机。
此次项目由于监控范围相对较近且监控区域相对狭长，因此我们选用3.6mm镜头红外高清半球摄像机对监控区域情况进行监控。在保安室便可实时掌握各处的情况。

5 传输系统

监视现场和监控中心有一定距离，从监视现场到监控中心需要把前端的图像信号传输至控制中心，同时从监控中心也要把控制信号（对于带云台可旋转、变焦的摄像机而言，是控制云台做上下、左右运动，控制镜头变焦等所需的信号）传送到现场，所以传输系统包括视频信号和控制信号传输两部分。
我们一般采用同轴电缆传输视频基带信号，也可采用光纤及双绞线传送视频信号。由于此次监控系统采用的是数字高清摄像机，因此我们选用光纤和双绞线进行视频信号的传输。
所有距监控室100米以下的摄像机我们均采用双绞线进行视频信号的传输，所有距监控室100米以上的摄像机我们采用在前端摄像机比较集中的地方安装POE交换机。
线缆路由：
此次工程我们的线路路由是：100米以下监控点位双绞线由监控室引出走超市顶棚至前端摄像机处；100米以上监控点位双绞线由摄像机最近处交换机引出走超市顶棚至前端摄像机处，最远距离不超100米。

6 摄像机安装

摄像机安装：所有摄像机采用吊顶或吸顶安装。

7 双绞线及光纤传输的优点

双绞线传输有以下几个优点：
双绞线价格较便宜、铺设较方便。
双绞线抗干扰能力较强，对信号衰减较小。
无需额外部件即可方便的实现网络远程传输。
光纤传输有以下几个优点：
信号传输损耗低，传输距离远。
保证远距离传输具有很高的信噪比，不需高频补偿。
抗干扰性强，无电磁辐射，无信号泄露，无接地和短路问题，系统功耗小。
光纤传输寿命长，使用寿命长达30-50年。

8 控制及存储系统

控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心，它的选择与使用单位的功能要求必须相适应。所以控制设备的选择显得及其重要。同时控制设备的辅助设备（控制台、电视墙等）的选择除了充分满足主要设备的使用要求之外，还应考虑其美观性、与整个系统环境的协调性等。

8.1 控制

控制设备由网络硬盘录像机、交换机组成。
此次项目监控室设置在办公区，实现对前端摄像机的监控管理、实时录像、录像资料查询等，并可授权其它用户实时控制和监看各视频摄像机。所有摄像机的视频监控图像还可通过已建成的局域网实现远程实时监控，远程监控客户端只要输入正确的用户名和密码，既可看到所有的实时图像，并能够对摄像机进行控制、录像、回放等。

8.2 存储

在监控中心我们主要选用网络硬盘录像机进行存储，根据要求存储时间为不小于30天，监控主机的存储空间进行扩展，并可以根据实际情况增加存储天数（只需增加存储设备）。
1、功能特点：
远程控制功能
远程设置DVRDVS参数、通道参数、报警参数及串口参数；
远程软件的升级，系统校时，远程重启；
远程实时浏览视频图像，支持1/4/6/8/9/16/25/32画面显示；
远程调节视频监控主机视频参数，如亮度、对比度、饱和度、色调等；
远程控制云台、镜头；
远程文件回放；
巡检功能，返回的信息有硬盘录像错误报警、网络错误报警、报警信息传输错误报警。
报警管理功能
监控主机开关量支持本地报警设备的联动，如门禁、灯光、警笛等；
告警信息直接上传至管理中心的报警管理主机，由管理中心主机统一进行转发；
电子地图实时显示告警地点并进行语音提示，语音提示可自录；
接收到告警信息的监控中心除了语音提示外，还显示告警地点的画面；
监控中心与现场的语音对讲及语音广播功能，广播对象可自定义；
网络接收的报警类型有开关量（信息量）报警、硬盘满报警、视频信号丢失报警、移动侦测报警和硬盘未格式化报警。
系统管理功能
用户集中管理：对所有操作人员进行菜单级的统一授权，并统一进行操作权限的认证；
设备集中管理：对系统内的所有硬盘录像机进行统一登记，登记信息包括地址名称、IP地址、通道数等；
事件集中管理：报警事件、操作事件及系统事件以日志的方式统一记录到数据库，并提供灵活的日志查询功能；
网络功能
支持TCP/IP协议（ARP/RARP、IP、TCP、UDP、PPP、PPPoE、DHCP、SNMP）；
支持流媒体的转发功能；
支持组播；
支持网络盘库；
2、系统录像时间及其计算
本系统视频监控采用H.264的压缩格式，图像分辨率为1280×960(NTSC/PAL)，每路占用的存储空间为：“0.83GB／小时/路”。
录像时间及计算：
按0.83GB／小时/路”计算。
这样视网络硬盘录像机采用24小时不间断录像，录像资料大约可保存30天。如要延长录像资料保存时间，只需配置存储设备即可。

9 系统功能

9.1 监控

项目功能要求
为了满足企业管理的需要，现需建设一套安防监控系统，以实现对园区和办公楼等的监控和管理。经过实际勘察得出如下方案：
1、园区主要入口、通道、围墙设计3台网络球形摄像机、12台网络枪型摄像机；
主要监看进出园区车辆、人员以及围墙周围防护。在围墙边设立的相关网络摄像机需架设监控立杆。
2、主楼地下车库、主楼二楼机房（已建设，需连通安防监控网）设计13台网络枪型摄像机；消防控制室设计1台网络半球型摄像机。
主要监控进出地下室车辆及人员、消防控制室、机房安全。
3、食堂操作间设计1台网络枪型摄像机；
主要监控食堂操作间食品卫生安全。
4、档案楼内设计7台网络半球形摄像机；
主要监控进出档案楼区域办公及档案安全。
5、试验楼内设计3台网络半球型摄像机；
主要监控进出试验楼区域人员及重点危化品室安全。
6、基地靠近马路一侧围墙上，安装脉冲电子围栏；报警中心设置在视频监控室。
7、维修加固基地内受损部分围墙铁栅栏；除锈刷黑色油漆（约350米）。
8、安防监控系统网络与主楼二楼机房、食堂操作间（食堂售饭系统）、小卖部、篮球场监控点网络连通。
具体点位和使用摄像机类型详见附件点位分布图，视频监控室设在大门门卫室。
一、监控系统功能：
1、视频监控功能
系统对要求的重点部位进行视频监控。控制端系统能够随意对图像进行切换（手动切换或成组分时循环切换）或控制。在夜间无光情况下有监控需求的监控点需要有夜间红外监控功能。
2、控制台、镜头控制
系统使用1个控制台进行各个监控点的监控切换与控制，能快速、简便、准确地切换到需要查看的监控点。
点击镜头快捷键，移动鼠标或操控控制台可控制镜头实现光圈、变焦、调焦等功能，并可实现微调作用。
3、视频捕捉及冻结图像功能
具备有视频捕捉、冻结视频图像及视频回访等功能。视频捕捉活动图像，以用AVI格式或其他视频格式存储；冻结视频图像时（单帧），可将画面用BMP或JPG格式存储（即抓拍图像功能）。视频捕捉活动图像时间可随意设定。
4、视频实时录像
在中心控制室配备实时数字录像系统，使监控系统具备有实时存储录像功能，图像质量好，录像能达到DVD效果。系统以地点和时间双层结构进行录像存储，录像实现可为手动录像、动态录像、定时录像等多种方式。同时监控系统在监视的同时可实时回放录像功能，且为双工工作方式，回放录像不影响实时录像功能。系统海量存储，可满足30天监控录像的存储要求。
5、系统管理设置
可对系统的各种资源进行设定和控制。具体包括用户设置、视频源设置、解码器设置、定时布撤防设置、报警联动设置、工作日志管理、数字录像设置、网络连接设置、节假日设置及高级管理等几部分。系统采用中心数据库功能。
6、网络功能
监控系统在基地内部实现高速局域网内实时监控和管理。
二、系统设计：
根据该项目的总体需求，本项目采用全网络化的视频监控解决方案，利用NVR和网络摄像机来构建视频监控系统。
1、系统架构
完整的视频监控系统包括成像、采集、编码、传输、管理、显示、存储等各个组成部分。
成像与编码：全部使用网络摄像机（IPC）来实现成像与编码。
传输：采用全网络化的传输方式。
管理与存储：选用NVR产品或者磁盘阵列，利用多台堆叠的方式，实现对全部视频监控点的管理与存储；
显示与操作：在监控室，直接将显示器（液晶电视）或者监视器接入NVR进行解码显示，单个NVR最多可以显示64画面。
2、网络摄像机
根据要求，在摄像机部分，全部采用网络摄像机进行部署。
园区主要入口、通道、围墙安装红外高清枪式网络摄像机监，可24小时实时监控，即使夜晚也可清晰看清图像。
在地下车库、消防控制室、主楼二楼机房安装红外高清网络摄像机监，可24小时实时监控，即使夜晚也可清晰看清图像。
在食堂操作间安装红外高清枪式网络摄像机监，可24小时实时监控，即使夜晚也可清晰看清图像。
在档案楼安装红外高清半球网络摄像机监，可24小时实时监控，即使夜晚也可清晰看清图像。
在试验楼安装红外高清半球型网络摄像机监，可24小时实时监控，即使夜晚也可清晰看清图像。
3、显示设备
网络录像机可以进行本地图像浏览与操作，具有人性化的操作界面，外接显示设备采用55寸液晶显示器，可选择全部监控点同时浏览，可实现1920×1080高清显示分辨率。屏幕可通过多种画面风格、视频轮巡等方式播放全部的视频图像。
5、监控立杆
本次投标监控立杆均按照高5米横臂0.4米，高度需根据现场实际环境视界调整。没有特殊情况所有监控立杆预埋件混凝土；
监控杆必须有良好接地加引线导入地下，其接地电阻小于４欧；
控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗。
附件

园区安防监控布点图

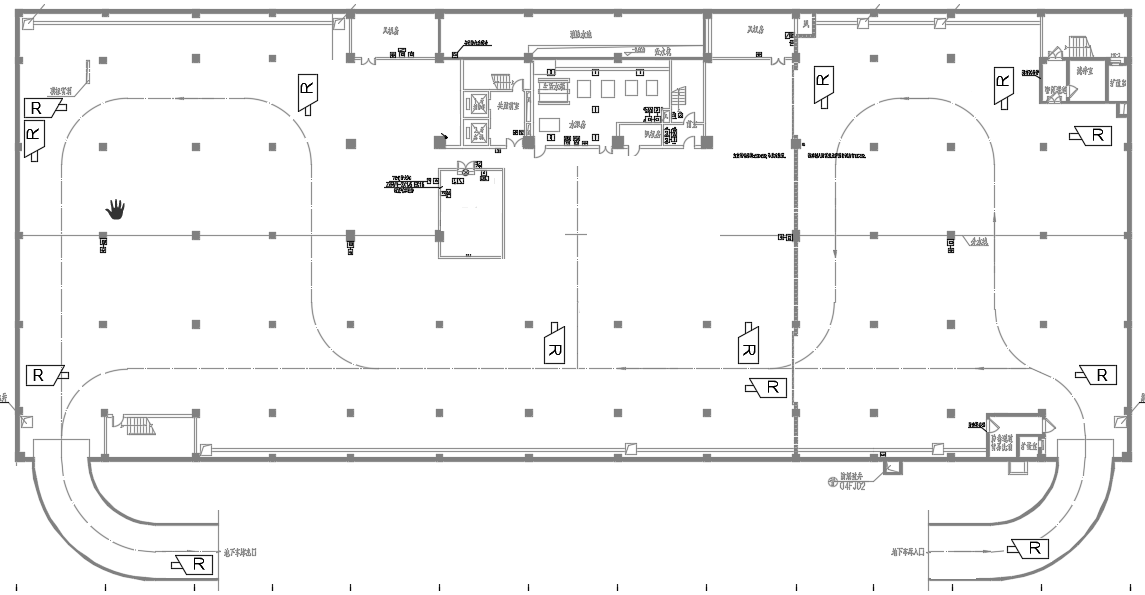

地下车库安防监控布点图

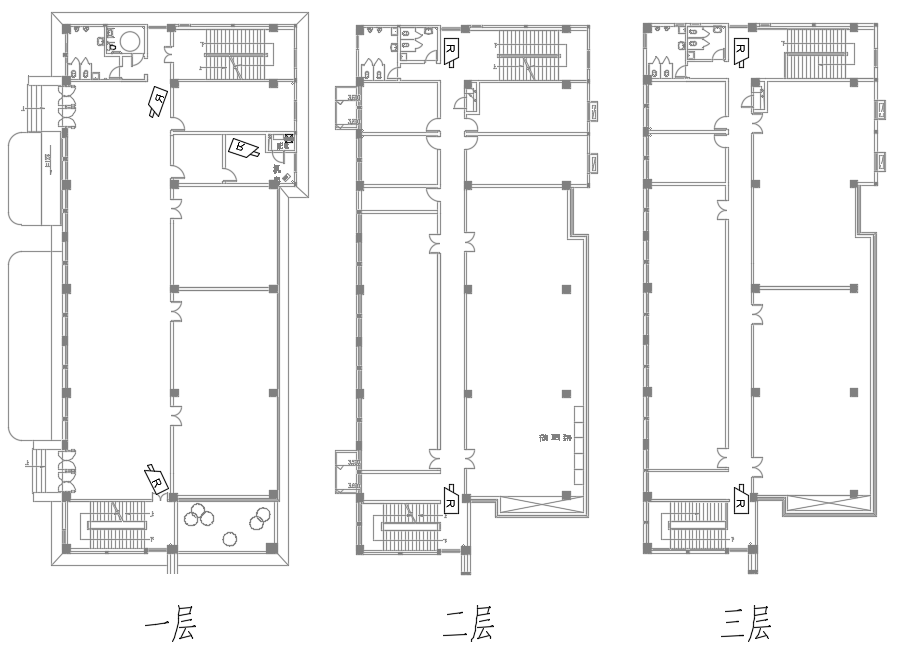

档案楼安防监控布点图

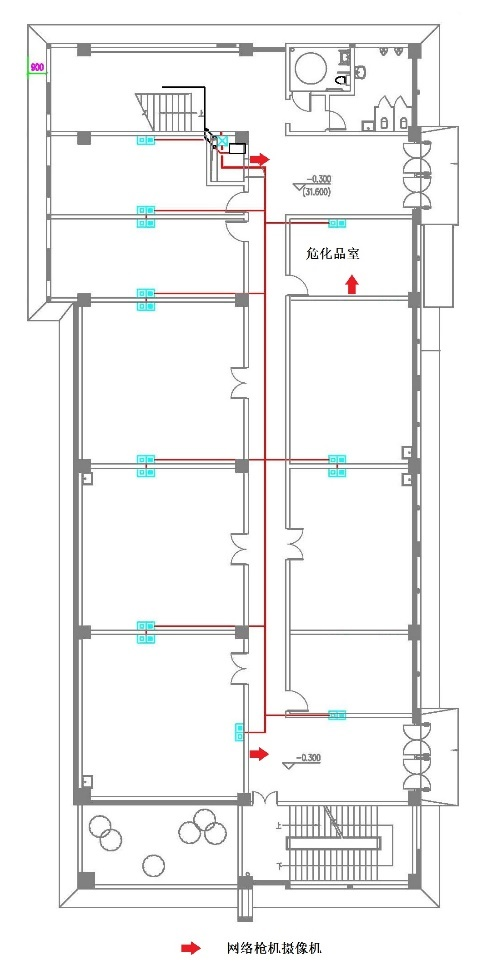

试验楼一层安防监控布点图

本系统在先进实用的基础上，力求做到配置完善、功能齐全；在体现系统先进、合理的同时，确保系统运转的可靠性和稳定性；并为管理和使用人员提供简单、方便和友好的操作界面。系统的主要功能如下：
1图像实时监控功能
每台视频监控主机最多可接32路视频输入，系统可将32台摄像机同时显示到显示器上，也可选择单画面、四画面、九画面，16画面、25画面、32画面等画面进行显示。视频输出上可插入日期、时间、摄像机号码、摄像机标题等切换到电视墙上，便于操作人员更清晰明确掌握所需图像内容。
2图像记录、快速检索及回放功能
强大的监控主机联网功能，录像清晰度高，录像方式可实现定时/及时/报警联动录像/预报警录像，可任意指定循环录像。可以在事件/时间表中根据时间、日期及报警输入等的具体要求，对每一个摄像机的记录情况进行设定，用户通过对系统的设定，在出现突发事件时，无须立即启动报警按钮而使系统自动对现场进行实时的视屏捕获，之后利用数据进行查询，提供密码设置，对系统保密性的要求，系统管理员可以设置密码，确定进入系统许可优先级和使用权限，由系统管理员亲自管理，他人无权删改。
3系统联网功能
可轻易地组成网络，终端和远端可进行以下操作：
各分控室可经过网络远程调看现场录像状况及查看录像资料，并可远程控制云台中心管理软件可对远程联网监控主机及用户设置一定的权限，对录像资料和设备设置进行有效保护，以免操作失误造成不必要的损失中心控制室接受远程报警图像传输，当发生报警或联动报警时，自动进入该界面进行自动监视。
4云台、镜头的远距离遥控功能
系统可对装配云台及电动变焦镜头的摄像机实现远距离的遥控。根据不同的需求，既可以实现在大范围的图像监视，又可以根据监视需要拉近它，获取监视目标的特写画面。
5视频移动检测录像
系统可根据事先设定好的区域自动开启或关闭报警录像。即在监控主机上手动的对人员出入口划定一个或多个区域，当有人进入该区域时，硬盘录像主机会自动开启录像，按预先设定的时间进行录像。
6视频监控主机功能
实时远程监视：各分控室用户可通过添加在服务器中的UDP或TCP/IP方式访问互联网或局域网中的视频监控主机，可对前端进行远程实时监控。
远程同步录像： 在中心控制室和各分控中心收看实时广播或者点播回放同时，可以在中心控制室和各分控中心本地将内容录制保存，这样可以实现异地远程备份。
采用高性能标准的H.264压缩算法，图像更精细、码流更小、网传更流畅。
采用标准网络协议和标准压缩算法，在各种平台上轻松实现互连互通。
每路录像都支持实时130万像素图像画质，并具有双码流技术。
适用于画质和网络传输要求较高、存储时间较长的金融、能源、城市治安等监控场合。
7高清图像采集
高清数字摄像机实现高清视频图像采集功能，支持1920*1080、1280x1024等分辨率，支持光纤输出，具有最佳的图像抗干扰性和高清视频图像远距离传输能力。
高清数字摄像机夜间能获得高质量的视频监控效果，确保录像资料能有效记录行人、车辆特征、环境等图像信息。
8高清图像编码
高清网络摄像机同时实现对于前段视频信号的采集以及高清编码，支持1920*1080或1280x1024等分辨率，利用高效的编码效率，使所需要的码率更低，设置变码率可进一步降低总体传输码率，以降低网络承载的压力和总体存储容量。
9低延时远程监控
在整个监控系统范围内，基于TCP/IP的网络传输，授权用户能远程监控任意可控监控点的图像，远程操作摄像机进行变焦和转动，可以清晰地查看现场图像。
10高清图像显示
高清网络视频信号通过解码设备，按一定的拼接、分割和轮循规则显示在电视墙上。视频综合平台支持高清视频图像和标清视频图像输出，可兼容现有的标清显示系统。
11图像存储与共享
系统具备高清视频流的存储功能，授权网络用户可以通过平台软件从磁盘阵列上远程调看、下载视频资料。
12管理服务功能
通过管理服务器，统一管理存储设备的音视频资料的访问，并为客户端提供流畅的视频流服务，实现全网系统管理和流媒体转发。
13权限管理功能
可以添加和删除用户，并可对各级用户的控制权优先级进行管理。
14视频资源共享
通过视频资源共享专网和软件管理平台其他单位提供图像资源。
15系统日志功能
系统自动记录系统的操作日志和运行日志。
为了满足企业管理的需要，现需建设一套安防监控系统，以实现对武汉基地园区和办公楼等的监控和管理。经过实际勘察得出如下方案：
1、基地园区主要入口、通道、围墙设计3台网络球形摄像机、12台网络枪型摄像机；
主要监看进出园区车辆、人员以及围墙周围防护。在围墙边设立的相关网络摄像机需架设监控立杆。
2、主楼地下车库、主楼二楼机房（已建设，需连通安防监控网）设计13台网络枪型摄像机；消防控制室设计1台网络半球型摄像机。
主要监控进出地下室车辆及人员、消防控制室、机房安全。
3、食堂操作间设计1台网络枪型摄像机；
主要监控食堂操作间食品卫生安全。
4、档案楼内设计7台网络半球形摄像机；
主要监控进出档案楼区域办公及档案安全。
5、试验楼内设计3台网络半球型摄像机；
主要监控进出试验楼区域人员及重点危化品室安全。
6、基地靠近光马路一侧围墙上，安装脉冲电子围栏；报警中心设置在视频监控室。
7、维修加固基地内受损部分围墙铁栅栏；除锈刷黑色油漆（约350米）。
8、安防监控系统网络与主楼二楼机房、食堂操作间（食堂售饭系统）、小卖部、篮球场监控点网络连通。
具体点位和使用摄像机类型详见附件点位分布图，视频监控室设在大门门卫室。

9.2 电子围栏

“电子围栏”周界系统项目位于某研究院子基地，由于生命财产重要性是不言而喻的，所以针对“基地安防监控系统工程”项目建设的重要性，我方按照“先进性、实用性、可靠性、兼容性、冗余性”的“五点”公司产品设计原则，提供具有安全、便捷、优质的生活、工作环境，而且将作为指导思想贯穿整个周界安防系统的方案中。
“基地安防监控系统工程”项目周界有墙体结构，铁栅栏结构，为了保障正常的日常工作，打击犯罪分子的非法行为、动物的入侵、提高安保人员的工作效率，现根据周界实际状况及周界防范的要求，在现有人防、物防的基础上，增设周界安全技术防范系统——周界脉冲电网探测报警系统，形成周围界“电子墙”以提高防范区域的综合防范能力。系统采用脉冲电子围栏探测报警系统，共设4个防区，用于基地安防监控系统工程。

9.2.1 总体设计

1先进性原则
结合“基地安防监控系统工程”项目周界安防的特殊情况和要求，甄选电子围栏周界报警系统产品的特定型号，对系统进行切实的、具有针对性的设计，而不是一味追求高价设备的简单堆砌，所选用的技术与设备不但应能反映当今的先进水平，而且应能保证在未来几年内依然能够保持强大的生命力。


1 可靠性原则
系统的可靠性包括对系统设备及系统操作人员两方面。其次，系统的各级操作人员应进行授权，以保障系统核心数据的安全，避免由于人为的误操作而影响整个系统的正常运行。

1 实用性原则
产品应选用现有的成熟产品，同时还应考虑周边环境的现状和技术的发展趋势，使系统的设计现实可行。脉盾MC系列围栏产品实际需要，充分考虑使用要求，易于学习，便于操作，使系统功能尽可能地完善并充分加以利用。

1 兼容性原则
系统的可扩展性，也就是整个系统应具有更新、扩充和升级的发展潜力。根据“长江三峡勘测研究院有限公司（武汉）总部基地安防监控系统工程”实际的建设情况，整个系统的设计应充分考虑今后技术的发展和实际使用的需要，所选设备具备总线通讯功能，应具有良好的兼容性，以便联网应用。

1冗余性原则
标准化、开放性是信息技术发展的必然趋势，为了满足系统所选用的技术和设备协同运行的能力，以及系统功能不断扩展的需求，系统设计中应选用标准化、并具备良好开放性的产品，可以实现简单方便地实现系统扩展、容量扩充。

9.2.2 设计依据

针对业主方提供的实际情况，我们在充分结合“研究院基地安防监控系统工程”电子围栏系统设计方案的基础上，将按下列规范与文件进行电子围栏系统的设计：
《国际电子围栏标准》IEC1011(1989),IEC1011(1991-09)
《欧洲安全电子围栏标准》EN-61011(1993) EN61011(1996)
《安全防盗报警设备安全要求和试验方法》GA/T 16796－1997
《安全防范工程程序与要求》GA/T75-94
《安全防范工程技术规范》GB50348－2004
《安全防范系统通用图形符号》GA/T74-2000
《安全防范系统验收规则》GA308－2001
《报警系统电源装置、测试方法和性能规范》GB/T 15408－1994
《电力装置的继电保护和自动装置设计规范》GB50062
《电气装置安装工程电缆线路施工及验收规范》GB50168-92
《电气装置安装工程施工及验收规范》（GBJ232－90、92）
《防盗报警控制器通用技术条件》GB12663－2001
《工业企业通讯接地设计规范》GBJ79-85
《工业自动化仪表工程施工及验收规范》（GBJ93－86）
《建筑电气安装工程质量检验评定标准》GYT253-88
《建筑物防雷设计规范》GB50057-94
《民用建筑电气设计规范》 （JCJ／T16－92）
《入侵报警系统技术要求》GA/T 368－2001
《入侵探测器第1部分 通用要求》GB10408.1－2000
《智能建筑弱电工程设计施工图集》GJBT-471
《智能建筑设计标准》（EBD－031－95）
《中华人民共和国安全行业标准》GAT70－94  GAT75－94
其他有关规范和文件

9.2.3 系统的总体结构和组成

1）方案的总体设计情况
本方案的设计理念：在周界围区域设一道防线，采用周界报警系统（电子围栏方式），以起到安全防范作用。
2）电子围栏防护特色
电子围栏是目前最先进的周界防盗报警系统，它由高压电子脉冲主机、前端探测围栏和中心设置的报警主机等设备组成。高压电子脉冲主机是产生和接收高压脉冲信号，当前端探测围栏有人或动物翻越时，会产生触网、短路、断路的报警信号，并把入侵信号发送到安全报警中心；前端探测围栏是由固定杆、绝缘子及金属导线等构件组成的有形周界。实实在在地给人一种威慑感觉，使入侵者增加一种心理压力，能对潜在的入侵行为进行预防和警示，从而把报警系统和警戒系统有机地结合起来，达到以防为主，防报结合的目的。目前已被广泛使用在周界安防领域，可做到事前威慑，事发时阻挡并报警，还能延缓外界的入侵时间,具有较强的安全可靠性。
3）电子围栏系统功能
有强大的威慑作用，有效阻退入侵者，防护周界区域，对翻越行为提供及时的报警
适用性强，抗误报性能较好，防范效果佳
现场报警阻退入侵者并引起安保人员注意防范
系统划区域管理便于报警区域的准确定位
中心警情提示直观，警号、电子地图等多种报警提示
联动监控图象报警，联动夜间监控辅助光源
通过中心实现对前端设备的状态控制
安全可靠对人体无直接伤害。
4）方案的结构和组成
①系统的组成
A、前端电子围栏部分
B、信号传输部分
C、中心接警部分
②系统的结构
前端：采用脉冲方式的电子围栏
防区：项目周界周长经核算为260米，共设置4个报警防区（电子围栏防区）
显示：系统配置工作站，报警的信号及系统的布撤防状态可在工作站查询。
5）系统建成后的预期效果和作用
即：系统建成后形成防线
项目周界报警系统是对入侵情况的发生进行预警，以配合人防（保安人员）根据预设的防区及时到位进行巡逻。以达到在第一时间发现警情。
电子围栏安装
要求根据此个项目的具体情况，在周界区域中统一安装终端承力杆并有规则地安装和固定4条合金线，每条合金线与终端承力杆相连接的一端连接一个脉冲主机，另一端与终端承力杆相连接，即可构成脉冲式电子围栏。本方案采用4道合金线的脉冲式电子围栏。承力杆杆间距不大于25m, 中间杆间距不大于5m前端探测围栏的防区划分应有利于报警时准确定位，脉冲式电子围栏的总高度不小于850mm。
