1 需求分析

对于烟草零售门店监控系统项目，最重要的就是如何最有效地节约再投入资源。而在自动报警系统中进行整合，避免了重复建设、重复投资，为网点安全防范提供多重保险，进而更加放心地以技术取代人工防范。

2 目标

原有营业网点的报警系统，实现警情上传到指挥中心，第一时间掌握现场情况，判断警情种类，协助公安干警第一时间了解警情、处理警情、合理安排警力的出动。在收到各类报警(盗、抢、烧、砸等)信息时，公安指挥中心能及时进行核实，做出应急处理和控制，将人力、物力、财力的损失及由此带来的社会影响降到最低点。指挥中心可通过查看烟草系统的实时信息，为案情侦破工作提供有利证据，为挽回烟草的经济损失提供有利保障。指挥中心通过对各烟草营业网点进行巡察，方便及时发现问题，做出快速反应，为出警赢得宝贵的时间，同时变被动接警为主动监管，取代更夫，减轻经济压力，规避不必要的财务支出。避免因某种原因报警系统误报警情，减少烟草系统及部门人力、财力的浪费。

3 技术方案

入侵报警系统是指当非法侵入防范区时，引起报警的装置。它是用来发出出现危险情况信号的。入侵报警系统就是用探测器对建筑内外重要地点和区域进行布防。它可以及时探测非法入侵，并且在探测到有非法人侵时，及时向有关人员示警。譬如门磁开关、玻璃破碎报警器等可有效探测外来的人侵，红外探测器可感知人员在楼内的活动等。一旦发生人侵行为，能及时记录入侵的时间、地点，同时通过报警设备发出报警信号。

3.1 安全技术防范系统的组成

入侵报警系统
整个系统就是一个防盗报警保护系统，防盗报警保护系统由前端探测器、分控键盘、报警主机、管理中心三部分组成。

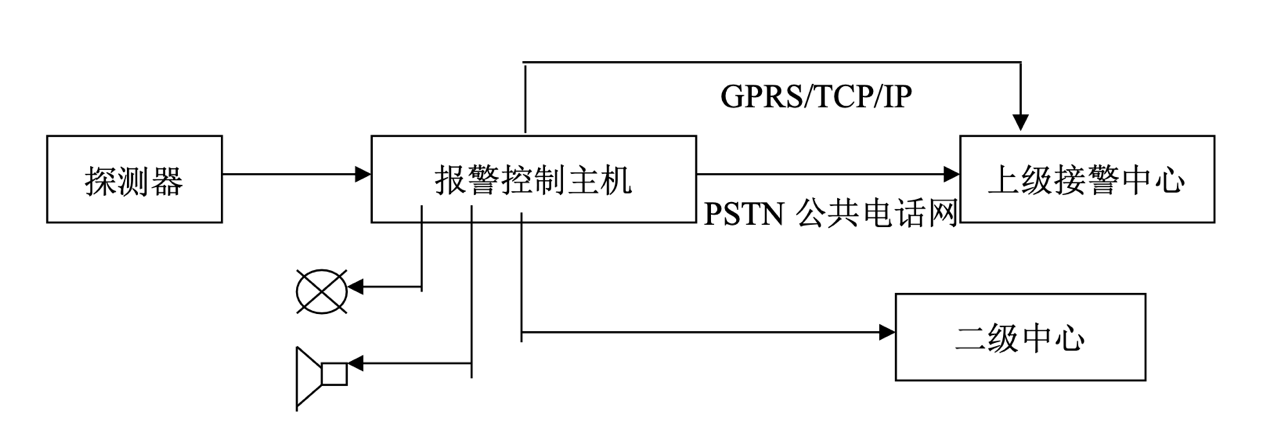

系统前端采用探测器组,分为红外双鉴探测器/报警按钮/对射探测器、玻璃破碎探测等，用于探测非法入侵行为，探测器将入侵信号传给报警主机，并可以联动灯光、视频、门禁等系统。与此同时报警主机接收到报警信号后通过PSTN公共电话网或者TCP/IP/GPRS通讯网络把报警信息上传到当地的接警中心。报警中心根据接收到的报警信号来判断警情的真实有效性，并转交到出警人员。整个入侵报警系统示意图如下：

本系统可以实现以下基本功能：
（1）布防与撤防
在正常工作时，工作及各类人员频繁出入探测器区域，整个系统处于撤防状态，报警控制器即使接到探测器发来的报警信号也不会发出报警。下班后，处于布防状态，如果有探测器的报警信号进来，就立即报警。系统可由保安人员手动，也可以通过定义时间窗，定时对系统进行自动布、撤防。
（2）布防后的延时
如果布防时，操作人员尚未退出探测区域，报警控制器能够自动延时一段时间，等操作人员离开后布防才生效，这是报警控制器的外出布防延时功能。
（3）防破坏
如果有人对线路和设备进行破坏，线路发生短路或断路、非法撬开情况时，报警控制器会发出报警，并能显示线路故障信息；任何一种情况发生，都会引起控制器报警。
（4）与CCTV系统联动功能：

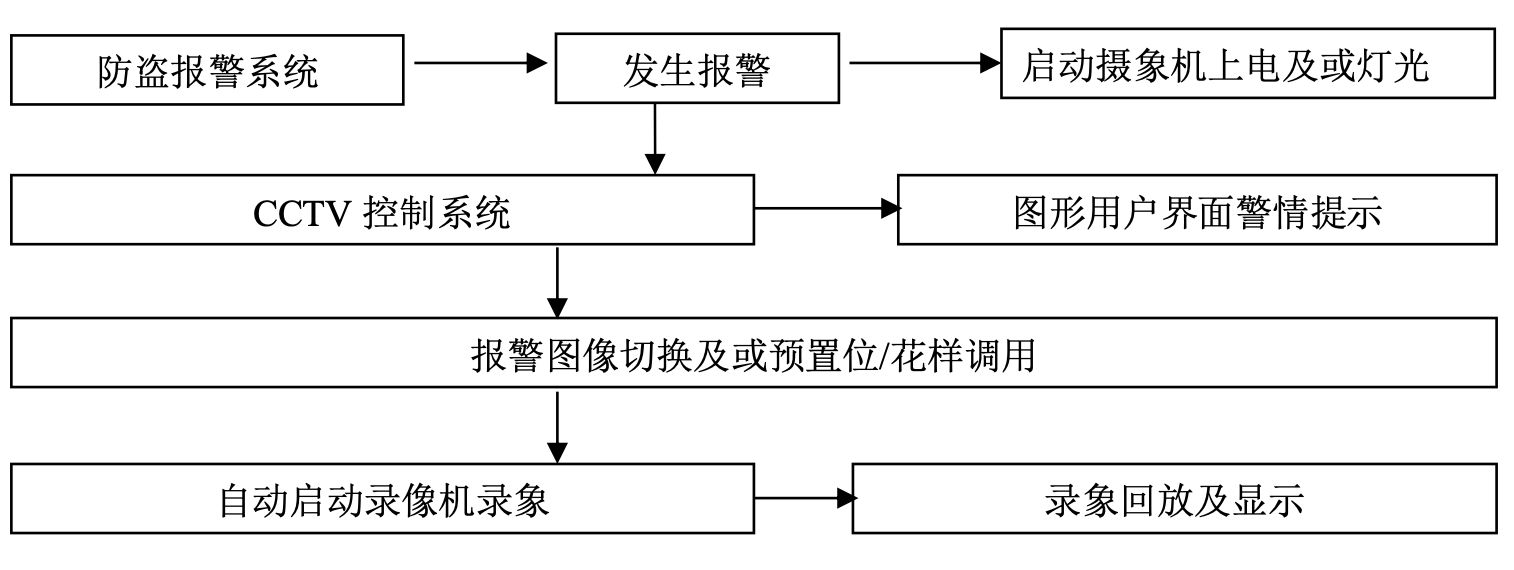

本工程根据业主需求由电视监控系统和防盗报警进行联动，实现以下图1：

3.2 入侵报警设备的选型

（一）、入侵探测器
入侵探测器是入侵报警系统最前端的设备，也是整个系统中的关键部分，它在很大程度上决定着报警系统的性能、用途和报警系统的可靠性，是降低误报和漏报的决定性因素。目前营业场所使用的入侵探测器，以室内微波+红外双鉴探测器为主，大门处安装门磁探测器，窗户周边可以设置玻璃破碎探测器。以此形成全方位的立体探测器环境，保证系统不会产生漏报。

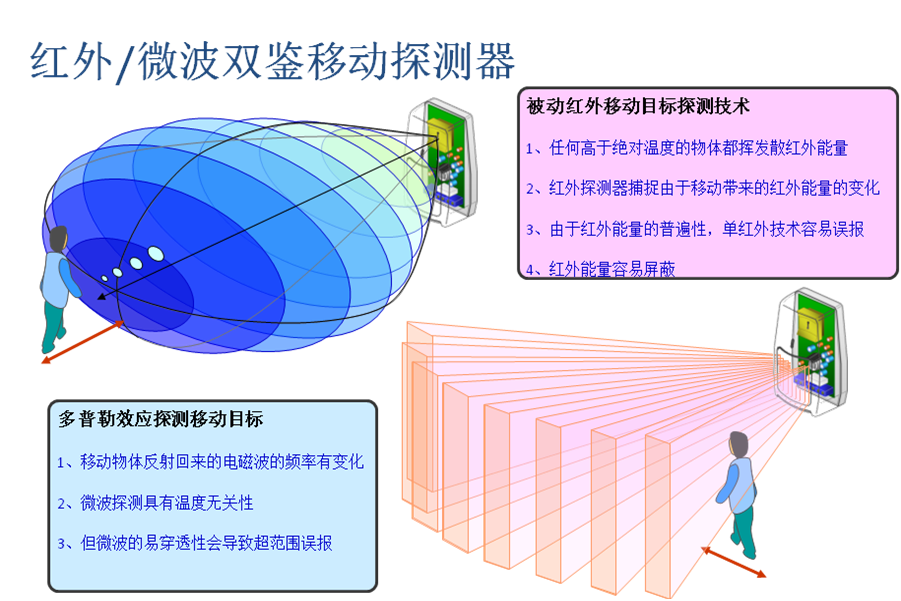

1、微波红外双鉴（双技术复合）探测器，能够有效降低误报和漏报的可能性，提供系统的可靠性，采用双元被动红外加微波移动探测，加上内置之微处理器，综合使用多种抗干扰及先进的报警确认分析技术，其性能指标如下：

具有防宠物功能的被动红外和微波双鉴探测器
探测范围可达15米
通过增益调节可改变微波信号的强度，
以达到更合适的覆盖范围
基于VLSI（Very Large Scale Integrated circuites超大规模集成电路）电子系统的频谱分析，保证了高可靠性
“A”型触点和防拆开关
被动红外、微波探测“AND”/”OR”可选
微波灵敏度单独可调
PIR灵敏度单独可调
防宠物高达25Kg(55lbs)
先进的基于的ASIC电子系统，数字信号分析
四元线性成像技术（Quad Linear Imaging Technology ）提供身体尺寸的清晰分析，并且可以区分背景和宠物
具有温度补偿功能
基于多普勒的微波探测
独特的微波移动感应器，配有微波传输片状天线
安装高度免校准(1.8m–2.4m)

2、门磁开关探测器，安装在进出口大门处。
金属电镀外壳
连接方式：常开或常闭
开启间距：≥42≤58，额定功率：30(W)

3、玻璃破碎探测器，安装在窗户周边。是防止有人通过破碎的窗户进入室内。
先进的微型玻璃破碎传感器
全向麦克风
白噪音抑制机制
使用玻璃破碎模拟器进行安装测试
可以壁挂/吸顶安装
跳线选择灵敏度范围
探测范围最大最大7.5m（平板钢化玻璃3-6mm厚度）

（二）、防盗报警控制主机

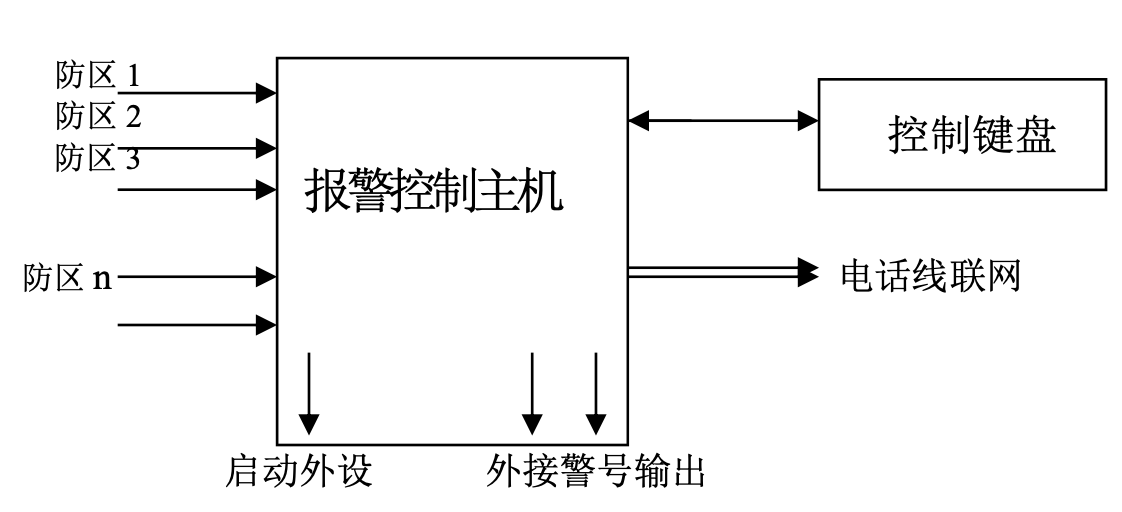

1、入侵报警控制主机的功能

防盗报警主机是用物理方法或电子技术，自动探测发生在布防监测区域内的侵入行为，产生报警信号，并提示值班人员发生报警的区域部位同时把报警信号上传到接警中心，显示可能采取对策的系统。防盗报警主机是预防抢劫、盗窃等意外事件的重要设施。一旦发生突发事件，就能通过声光报警信号在安保控制中心准确显示出事地点，使于迅速采取应急措施。
入侵报警主机的主要功能包括：分区和防区、布撤防和报警、事件记录和查询、通信和联网、故障检测和显示、密码和复位、扩展和兼容性等多个方面。
（1）、分区和防区：一般主张中等以上规模的报警主机应设立分区，可使管理得到方便，大型主机甚至可设多个分区，而分区所包括的防区数可由程序设计确定。
防区有各种不同的种类，如出入口延迟防区、周界防区、内部防区、应急防区、医疗救助防区、火灾防区等；防区还有各种不同的属性，如有声/无声、持续声/断续声、容许旁路/不能旁路、无线/有线、传输延时/不延时等。
（2）、布撤防和报警：布撤防的种类，包括留守布撤防、外出布撤防、自动布撤防、强制布撤防、单防区布撤防、工程布撤防（测试用）、设置防区旁路及解除等，其类型越全，用户越方便。
报警分为两大类，一类是入侵触发报警；另一类是各种检测故障报警，如防拆、电源、警号、防区故障、电话线故障等。
（3）、事件记录和查询：凡属主机在运行过程中发生的警情，以及关系到改变设定的各种操作，都应作为事件得到存储，在需要的时候，又能够方便地进行查看。这种事件记录不容许任意删改，而且即使主机断电较长一段时间，其记录仍可完整地保存下来。这种记录对于发生重要变故后的责任查询、总结经验教训，具有相当重要的意义。
（4）、通信与联网：包括兼容的通信协议，通信对象和方向。一般以有线电话作为主要通信手段，可以与两个或两个以上的中心联网，还可以直接向用户电话报告警情。有的主机还增加了网络或移动通信，作为备用和辅助，进一步提高了通信的可靠性。
（5）、故障检测和显示：带有自动维护的性质，通常有交直流电源监测、防拆、警号回路、防区回路故障、电话线故障、通信失败等内容。此项功能越全，主机自我防护的性能越好，工作的可靠性越高。出现故障后的显示方法，对于LED显示器，要求声光显示的含义明确，便于理解和记忆。
（6）、密码与复位：常用的密码种类有工程密码、管理员密码、用户密码、挟持密码，有的还可设一次性密码、单布防密码（布防有效、撤防无效）和遥控程序设计密码。
主机应有复位的功能，在丢失密码或其它特殊情况下，通过复位，恢复出厂设置或重新程序设计。对于大型主机，由于程序设计内容较多，其复位往往分为几个层次，可以专门针对某个方面进行部分复位，以减少程序再次设计的工作量。
（7）、扩展和相容：主机功能的扩展，一般通过连接模块的方式完成，如防区的增加、有无线防区的兼容、可程序设计输出的增加、与门禁控制器的连接等。这些功能在特殊的场合，能够满足使用者的个性需要。
2、报警控制主机分类
按照使用要求和系统的大小，可以分为小型报警控制主机和大中型报警控制主机。小型控制主机一般只能配接6－8个入侵报警探测防区，大型报警控制主机可以配接100－1000个入侵报警探测防区（在配置报警扩充模块的情况下使用）。
根据使用条件不同，一般情况下，因所需报警探测器数量较少，使用小型报警控制主机；营业网点由于报警探测防区较多，应采用中型报警控制主机。
报警控制主机对报警探测器和系统工作状态的控制
报警控制主机可以对报警探测器的工作状态进行控制，一般有四种工作模式：布防、撤防、旁路、24小时监控（不受布撤防操作的影响）。
1、布防状态：操作布防指令，使系统的探测器进入警戒状态，一旦探测到异常，就触发报警。
2、撤防状态：操作撤防指令，使系统的探测器退出警戒状态，此时探测器无效。
3、旁路状态：将某个或几个探测器进行旁路，则这部分探测器暂时无效。
4、24小时监控状态：某些报警防区设置为24小时监控状态时，将会全天24小时处于警戒工作状态，且不受撤防操作的影响。如安装在营业柜台的紧急报警按钮。
（三）、报警信息上传通信
所有的报警控制主机，有具有向上一级接警中心传送信息的有线电话通信功能。
除有线电话之外，现在已经有了无线通信传输的设备，该种设备是利用GSM无线通讯网络（GSM手机），模拟电话线路的工作方式，代替原来的有线电话线路，实现报警信息的上传。此外，该种无线传输设备一般还都具有短信发送功能，可将报警信息通过短信形式发送到上一级中心，并接受上级中心回发的布撤防指令。

3.3 监控系统

网点设备的重点是将报警的信息整合，再通过网络编码器将信息进行上传。在指挥中心，则主要配置管理服务器(包含管理、存储、报警处理功能)、网络视频解码器、管理客户端电脑、报警客户端电脑等。
（一）、系统具备功能
1、报警控制功能
当警报上传至监控中心时，在客户端上同时弹出此报警点关联的电子地图、网点结构图、防区位置图以及信息数据库(包括报警网点名称、负责人、联系电话、地址、隶属派出所、所属警区)等信息。当有多路警情同时出现时，系统采用分页的方式排列报警信息可通过下拉条查询所有报警信息。所有信息可通过关键字快速检索、查询。
2、系统主要特点
（1）、网点的重要地点及出口都装有多个报警设备。用户在软件上启动布防功能，设置办公地点夜间有人闯入功能。重点部位的报警探测器探测到情况，同时报警信息、报警图像上传至报警中心，中心人员接到报警立刻做出反应，通过实时信息，掌握事发地点及现场情况的动态，及时锁定非法闯入者的活动范围，及时、准确派警。
（2）如果前端设备出现故障，系统需要有声音提示，同时平台软件的相应图标用标示，这样就可以发现问题并且及时排除故障。
