1 监控系统概述
本方案根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。
根据招标文件要求，研究院监控系统改造项目更换主楼和配楼、宿舍楼、锅炉房监控探头及线缆拆除新做、监控系统、巡更系统、门禁系统及中控室改造项目；主要包括400万像素高清网络红外防水摄像机、高清录像机及流媒体转发服务系统设备、光纤线辅料及必要的安装调试工作，并进行必要的设备操作和技术培训。
2 监控系统设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
保留足够的扩展容量
该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。网络视频监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
3 项目建设内容
本项目改造内容主要包括安防视频监控系统、安防门禁系统和安防巡更系统；监控改造的主要目的是实现安防监控公共区域覆盖无死角，提高监控系统智能化水平，提高安保发现、响应、处理安防事件的速度。
要求实现巡检、保养、运行管理、值班管理、报警管理等工作；管理系统要求包括前端手机APP和APP后端管理平台两部分，前端主要功能是使用、查看、监管，后端平台主要功能是配置、管理、统计分析。
4 功能说明
(一) 系统改造完成后具备以下功能：
全天候监控功能：通过安装的全天候监控设备，全天候24小时成像，实时监控大厦室内、电梯轿厢、电梯厅、楼内安全通道、室外广场、周界、出入口、地下停车场、屋顶、机房等区域的安全状况。
昼夜成像功能：系统中涉及到的半球摄像机和枪式摄像机采用支持红外补光的摄像机；可见光成像系统的彩色模式白天状况下对监视范围内的观察监视识别；红外模式则具有优良的夜视性能，对于照度很低甚至0LUX照度的情况下具有良好的成像性能；

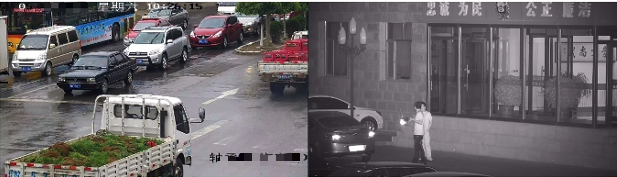

摄像机日夜效果
高清成像功能：大厦主要出入口部署高清摄像机，综合体室外的主要路口、开阔区域部署高清快速球型摄像机，利用高清成像技术对区域内实施监控，有利于记录综合体车辆、人员面部等细部特征。
前端设备控制功能：可手动控制镜头的变倍、聚焦等操作，实现对目标细致观察和抓拍的需要；
智能视频分析功能：在大厦的室内、周界、地面及地下停车场等位置可以采用智能摄像机，配合中心管理软件，具有视频分析识别报警功能，能够对大厦的监控区域进行警戒线、警戒区域检测，对于满足条件的非法活动目标进行区分自动报警，为及时处警提供依据；
分级管理功能：记录配置客户端、操作客户端的信息，包括用户名、密码和用户权限（系统资源），在客户端访问监控系统前执行登陆验证功能。在综合体安防控制中心建设以C/S为架构的管理平台，对于远程访问和控制的人员，可以通过授权登录WEB客户端，实现对摄像机云台、镜头的控制和预览实时图像、查看录像资料等功能。
报警功能：系统对各监控点进行有效布防，避免人为破坏；当发生断电、视频遮挡、视频丢失等情况时，报警信息传输到监控中心，使管理人员第一时间了解现场情况。
联动功能：大厦安全防范系统是以综合安防管理平台为基础，通过视频监控、入侵报警、门禁、等既可独立运行，又可统一协调管理的多功能、全方位、立体化安防自动化管理系统，从而建立起一套完善的、功能强大的技术防范体系，以满足对综合体安全和管理的需要，配合人员管理，实现人防与安防的统一与协调。
集中管理指挥功能：在指挥中心采用综合管理软件，实现对各监控点多画面实时监控、录像、控制、报警处理和权限分配。
回放查询功能：有突发事件可以及时调看现场画面并进行实时录像，记录事件发生时间、地点、及时报警联动相关部门和人员进行处理，事后可对事件发生视频资料进行查询分析。
设备状态监测功能：对于系统前端节点为网络摄像机，它们与软件平台之间保持IP通信和心跳保活，软件平台能实时监测它们的运行状态，对工作异常的设备可发出报警信号。
(二) 点位设计
前端摄像机是整个视频监控系统的原始信号源，主要负责各个监控点现场视频信号的采集，并其传输给视频处理设备。监控前端的设计结合综合体实际监控需要选择合适的产品和技术方法，保障视频监控的效果。
作为监控系统的视频源头，摄像机对整套监控系统起着至关重要的作用。对摄像机的基本要求是：图像清晰真实、适应复杂环境、安装调试简便。
1、图像真实清晰——摄像机种类很多，其本源是内部核心部件“图像传感器+数字处理芯片”，视频监控系统对图像的要求是真实还原，尤其是图像的色彩应与现场一致，比如：人的肤色、衣着颜色、车辆颜色等。此外镜头倍数也影响用户捕获图像的景深，广角取景能获取全景概况，长焦取景能获取人脸面部特征，因此，用户对图像要求与使用场景密切相关。当然，在特殊场景下还需要特殊功能进行匹配，比如：超低照度、宽动态等等。本项目中，涉及前端改造，要求摄像机全部采用网络高清摄像机，针对不同场景，选择合适的半球摄像机，枪式摄像机以及球型云台摄像机等。
2、适应复杂环境——与CVR、交换机所处环境不同，摄像机一般都置于风吹日晒的环境下，天气变化都会影响摄像机的工作。耐高温、抗雷击、防水防尘等应达到相关指标，摄像机应该能在恶劣环境下正常工作。有些环境下室外摄像机护罩内应该有加热、除湿等装置，防水防尘级别应该达到IP66，内部电路应该具备防浪涌保护设计，抗3000V雷击。
3、安装调试简便——摄像机多安装于难以摘取的位置，因此使用过程中的再度调试是较麻烦的，增加维护成本。摄像机应该提供操作菜单供用户远程调试及参数修改。此外，要求为摄像机由UPS集中供电以保证电源洁净，防止串扰。
根据监控点的具体位置和情况，采用红外枪机、强光抑制摄像机、宽动态摄像机、高清智能球型摄像机和一体化网络摄像机相结合的方式。
根据监控点的具体位置、不同应用和光照等情况，选用不同类型的摄像机，前端摄像机选型原则：

(三) 监控中心设计
1、 监控中心组成
监控中心包含控制子系统、显示子系统、存储子系统等。
监控中心系统架构图如下所示：


监控中心是整个视频监控系统的核心，实现视频图像资源的汇聚，并对视频图像资源进行统一管理和调度。其中，CVR实现视频图像资源的存储及调用；视频综合平台完成视频解码上墙和图像的拼接控制，服务器支撑综合管理平台，并通过网络键盘进行视频切换和控制，通过高清大屏对高清视频进行精彩展现。
2、 控制系统
控制子系统主要指的是视频监控系统的管理平台软件和配套设备，如键盘等。
1) 管理平台软件
视频监控系统的管理平台软件是整个视频监控系统的核心。系统内任何的操作、配置、管理都必须在平台上完成，或通过平台注册，由其它设备或软件客户端完成。软件具备C/S、B/S两种架构。支持报警系统与视频监控系统的联动管理。软件采用模块化设计，可以分服务器安装系统模块，以降低服务器的资源处理压力。
2) 键盘
系统可采用网络键盘，接入系统中的交换机，经平台注册后，可以对前端视频点进行切换显示、远程控制等操作。键盘上三维摇杆的设计，给用户带来键盘、鼠标无法替代的使用感受。同时还能在键盘上实现实时预览、大屏控制、抓图等功能。
3、 存储系统
存储部分采用中心流媒体直写存储方案， 支持前端编码器录像数据以流媒体（国标或者rtsp的标准流媒体传输协议）直接写入存储系统，能够为用户提供更加优化，更高性能，更加可靠的监控存储服务，能够满足用户更多更高的需求。
Ø CVR存储设计
网络高清视频监控系统的存储设计采用CVR视频监控专用存储设备，通过集中式的存储方式部署在总控中心，用于存储管理所有前端监控摄像头的实时监控视频。采用集中式存储方案，物理介质集中布放，更方便管理，数据更可靠、更安全，更容易实现数据的大规模共享和应用。
CVR采用了先进的视频流直存技术，可以提高系统性能和可靠性，同时降低使用成本，并具备高性能、高可靠、高密度、大容量、易扩展的特点。此外，CVR设备内嵌了流媒体模块，是集编码设备管理、录像管理、存储和转发功能为一体的视频专用存储设备，支持编码器数据流直接写入存储，或通过流媒体转发写入存储，平台和客户端可以直接从存储中点播、下载，节省大量存储服务器。
实际项目建设中，可根据项目改造进度，逐一采购，通过计算每一台存储设备支持的摄像机接入存储路数，提前做好计划。
在计算存储空间时需先计算出所有路数存储一定的时间所需的存储总空间，用总路数乘以每路码流大小，再乘以总的存储时间即可算出总的存储空间，在计算过程中保持单位的一致性。
存储空间计算公式：单路实时视频的存储容量(TB)＝【视频码流大小(Mb)×60秒×60分×24小时×存储天数/8】/1024/1024
下表为分别按照1路每天存储24小时、采用H.265算法进行编码，按照1080P的分辨率存储不同天数所需的存储空间表，如下表。（H.265编码设备的码率为H.264设备的1/2，故存储空间也仅需1/2）。

Ø CVR存储方案
1) 高性能
支持高达512路2M码流并发写入。
视频流无需打包成文件，可即时回放查看、快速定位，检索效率高。
采用专用数据管理结构，无文件系统，规避长期循环覆盖写产生的文件碎片而引起的系统性能下降的问题。
提供高性能并发点播下载能力，满足智能后分析高速提取、突发事件高并发点播和下载的应用需求。
2) 高可靠
N+0设备集群
系统运行时间较长时，难免会出现设备级故障。N+0设备集群功能保证任意一台或多台工作机故障时，其他工作机可自动接管故障设备的业务，确保系统业务不中断，提升系统可靠性。当发现故障设备恢复正常时，则停止所有的接管工作，并接管期间的录像数据回迁到已恢复的工作中。
多盘容错VRAID
Video RAID（VRAID）技术突破传统RAID，确保RAID组内坏多块硬盘时，录像、回放业务均不中断。智能跳过坏盘数据，回放流畅，且录像数据可持续写入。
数据备份
CVR可取前端一路流实现多重数据备份，无需平台参与，节省网络带宽和流媒体负载，备份数据可保存于本机和其它存储设备，加强视频数据的安全性。

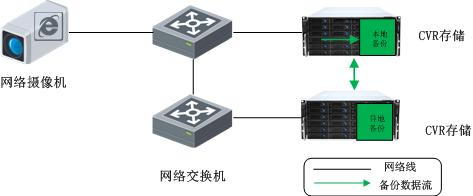

CVR数据备份示意图
智能补录（ANR）
前端与数据中心网络异常时，前端设备启动录像并保存在本地存储设备上（SD卡，硬盘等）；网络恢复后，录像自动回传到中心CVR存储，保证数据的完整性。同时，CVR设备支持回传策略设定，可选择在业务空闲时（例如下班时间）进行回传，解决业务繁忙时录像数据与业务数据的带宽竞争问题。

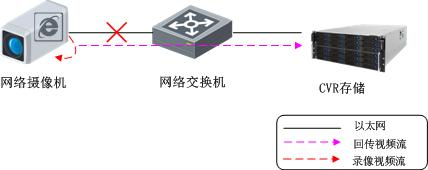

CVR智能补录示意图
录像丢失检测报警
针对恶劣的网络环境，经常出现网络中断导致视频数据丢帧或整段录像丢失的问题，为提升系统的可靠性和安全性，方便客户即时发现数据的不完整性，本项目采用录像丢失检测及报警技术，该技术支持实时流检测机制和历史数据定时检测两种机制。实时流即时检测，当录像取流失败持续15秒以上则触发报警机制；历史数据固定每小时检测一次，当发现在策略调度时间段内或者手动录像时间段内存在录像丢失，则报警，同时恢复策略录像。
3) 兼容开放
支持H.265/H.264/MPEG4/SVAC等编码方式的前端接入。
支持Smart IPC接入，实现智能录像、智能检索、智能回放。
支持RTSP/RTP/ONVIF/PSIA/GB28181等标准协议取流存储。
支持第三方管理平台。
4、 显示控制系统
显示控制子系统主要为实现综合体值班室对综合体监控范围内视频监控的统一调用、控制及显示而设计的，实现对数字视频的远程访问、视频流接收、数字视频的解码显示和大屏幕视频显示控制等功能。
显示控制子系统主要包括液晶拼接屏。根据实际工程实施经验，要求控制台到电视墙的观看距离不小于3米。同时，为了方便安装维护，后面至少需要保留80厘米净空间。
5、 视频综合平台解码部分
解码子系统的主要是前端网络视频监控信号还原成高清数字信号，输出到显示系统进行显示。

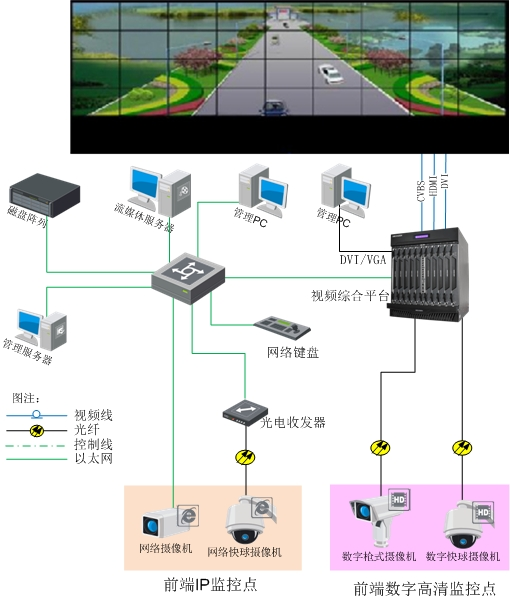

解码系统架构的参考图如下：


本项目采用集视频解码、数字输入、拼接、控制、漫游等功能于一体的视频综合管理平台，原有的解码设备、拼接控制设备集成到一体化的设备中，通过视频监控管理系统的管理平台软件即可实现视频解码输出、切换控制、大屏拼接、画面开窗、漫游等原来需要多套软件才能够实现的功能。它可支持多种数据源同时接入。
视频综合平台有如下一些特点：
1) 拼接灵活性,操作便捷
支持多种拼接方式，用户可以根据需求任意切换任意组合，可以实现开窗，漫游，拼接等功能，操作简单，在客户端软件中通过拖动实现轻松配置。


图像显示是通过客户端软件控制视频综合平台进行输出给显示单元进行显示。客户端软件根据监控中心图像监控的需要设置显示策略，并控制视频综合平台实现图像的解码输出。除此之外，还可以实现报警联动输出，报警弹图像，图像轮巡，回放录像上墙等功能。
2) 支持高清图像拼接上墙
传统的监控分辨率4CIF为704x576，随着监视器分辨率的提高，以及拼接屏的使用，4CIF分辨率的效果逐步降低，而视频综合平台支持接入1080P的图像，很好的解决了图像质量的瓶颈，并且配合DVI或者HDMI等输出高清接口，让拼接屏的图像显示质量有了一个质的提高。
3) 集成度高，性能好
可以对BNC，VGA，SDI，光纤等输入源进行编码压缩，采用针对高清视频监控有特别优化的编码算法，并搭配高性能芯片，实现高压缩，低延迟。编码压缩的数据可以配合网络存储设备进行存储备份。
可以解码1080P和UXGA及以下分辨率的编码图像数据，并使用BNC、VGA、DVI、HDMI等输出接口进行输出。
4) 扩展性、兼容性强
对老系统改建可以在不改变原有监控系统的基础上进行扩展，保护用户投资。
不同视频综合平台之间使用光纤或者网络方式进行级联，并且可以对各级的平台进行统一的管理。
5) 降低施工难度
视频综合平台是可插拔板卡结构，针对不同的大屏要求可灵活增减板卡，机架式结构易安装，便于施工，集成度高省去了很多周边设备，更易布线及调试。
6) 稳定性高，维护方便
系统可以按照需求全天24小时、一年365天全天连续工作，所以视频综合平台必须具有高可靠性、高稳定性等特点，以保证连续正常运行。
传统的大屏幕系统一般由编码器、矩阵、大屏控制器构成，组成比较复杂，每个环节都有可能存在不稳定因素，而且环节越多导致了排查错误越困难，而我司的视频综合平台编码、矩阵以及大屏控制器整合在一起，在满足功能需求的基础上操作简便、维护简单、管理简捷。
(四) 大屏显示部分
综合体的视频监控显示子系统大屏拼接推荐使用液晶拼接大屏，该屏是采用BOE原装DID（Digital Information Display）液晶面板为核心技术的一体化单元。DID面板的革命性突破在于超高亮度、超高对比度、超耐用性以及超窄边应用，解决了液晶显示应用于大屏幕公共显示的技术障碍。一般来说，电视或电脑所用液晶屏的亮度只有250~300cd/m2，采用DID面板的液晶屏幕亮度则高达500~800cd/m2，对比度高达3000:1~10000:1，比传统电脑或电视液晶屏要高出一倍。采用DID面板的专业液晶监视器即使是在强光照射下也清晰可见。
稳定运行寿命超长，维护成本低：液晶显示技术是目前最优异的平板显示技术之一，尤其是DID液晶屏，整机有50000小时的使用寿命且长时间工作后图像稳定没任何变化。液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低。
全自动温控系统：DID液晶拼接单元配备有自动温度控制电路设计，可根据屏幕实际工作温度自动调节散热风扇的散热能力，在保证屏幕工作安静的同时，使DID液晶屏幕始终在最佳工作温度，提高了整机可靠性，有效延长屏幕的使用寿命。
环保健康：与传统的背投式（包括CRT背投、LCD背投和DLP等）拼接系统相比，LCD液晶拼接系统发热量小、无辐射、无闪烁、不伤眼、不含有害物质（如铅、汞、镉、铬等），有利于观看者的身体健康，是新一代的环保健康拼接系统，在欧美一些发达国家，LCD拼接系统已取代传统的背投式拼接系统成为主流。
拼接方式任意选择，单元尺寸灵活，使用场所适应性强：DID-LCD液晶屏可以选择任意拼接（M*N），屏的大小亦有多种选择，46寸、55寸等多种规格，可以满足不同场所的需要。
此外，液晶大屏幕具有高亮度、高对比度、快速响应时间、宽视角、超窄边等特点。
1) 高亮度
常规电视、电脑显示器等显示设备亮度值介于250~300 cd/m2之间，液晶拼接屏的亮度值介于500~800cd/m2之间。高亮度保证了画面显示质量，可以更加真实反映出信号源的本身的画面质量。
2) 高对比度
液晶拼接屏的对比度高达2000：1~3000：1。高对比度可以有效的凸显画面的本身的层次感，画面过渡更显细腻，有助于观看者有效捕捉到画面中的每一个细节。
3) 快速响应时间
8ms响应时间，有效消除画面的拖尾现象，画面更加流畅，更佳的适应高速动态画面显示。
4) 超宽视角
水平、垂直178°的超宽视角，站在任意角度观看视觉效果均保持良好。卓越的显示性能在组成超大拼接大屏幕墙时显示效果尤佳，有利于用户处于各个角度观看时看到一致的图像效果。
5) 超窄边结构
液晶拼接屏双边综合拼缝仅为3.5mm。超窄边带来更直接的显示效果和更好的用户体验。
5 门禁系统概述
随着高科技的蓬勃发展，智能化管理已经走进了人们的社会生活，一座座智能化办公大厦区拔地而起，适应信息的时代需要,作为跨世纪使用的建筑和办公环境,必须在功能上满足当前和未来发展的需求,成为文化和经济发展的基础。
感应式IC卡出入管理控制系统（简称门禁考勤系统），具有对企业的出入控制、实时监控、防盗报警、员工考勤等多种功能，它主要方便企业内部人员出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的安全防范，而为企业提供一个高效且兼具经济效益的办公环境。
门禁考勤系统作为一项先进的高科技技术防范和管理手段已广泛应用，可以提高企业员工工作效率，提升整个管理水平。目前，各大中小企业都陆续采用门禁考勤管理系统。
5.1 实际用途
便于加强企业的内部管理，一张感应卡可以代替办公室的所有门钥匙，并且具有不同的通过权限，只能在被许可的时间里进出办公室，而外来人员无卡则无法自行进入。IC卡管理的企业大厦或者办公室，即使保安不在，也不会给不法分子以可乘之机进入室内作案，也可以有效地将诸如传销等闲杂的业务员拒之门外，以免干扰正常的办公秩序。
所有的进出情况在电脑里都有记录，便于针对具体事情的发生时间进行查询，落实责任。便于为公安机关调查事件提供有效可靠的证据。
员工无法自行配置有效的IC卡，如果员工的感应卡遗失或者开除员工，可以在电脑系统内即时挂失，这样即使其他人捡到了该感应卡也无法进入办公室，这样相对与普通机械锁要方便得多也安全得多。您不必为了安全起见重新换锁，为企业的每位员工重新配钥匙。对于自行离职员工未回收的感应卡采用禁用的方式，以后该人员在未经许可的前提下都无法进入办公室。回收的感应卡可以重新授权再次使用。
可以进行软件远程强制性操作，远程控制上锁或打开大门。如果您的办公室出现被盗窃等情况，控制室的保安接到报告后，可以在远程锁住大门，将盗窃分子锁在办公室内将其擒拿。
基于Windows的全中文操作系统，界面友好，操作方便简单。经过培训的普通员工就可以胜任相应管理软件操作。能够有效地和监控系统有机地结合起来，安装快捷方便，节约成本。
感应卡开门时无需将卡从钱包或提包里取出。使用起来方便卫生。
采用原装全天候门禁读卡器，防静电，确保系统的稳定运行。系统对设备的故障进行自检和跟踪监测,并有灯光提示,以便维护人员及时维修。系统运行时无需连接专用电脑，停电时系统信息不遗失，并可以配备UPS后备电源，维持系统的正常运作。而我们优质的产品和完善的售后服务体系免除您的后顾之忧。
5.2 门禁系统功能特点


模式一：单向刷卡感应 模式 （主要配套设备：读卡器＋控制器＋出门按钮＋电锁）
使用者在门外出示经过授权的感应卡，经门禁读卡器识别确认合法身份后，控制器驱动电锁开启放行，并记录进门时间。出门按出门按钮，打开电锁，直接外出。
适用于办公室大门入口或者安全级别一般的环境，可以有效地防止外来人员的非法进入。是最常用的管理模式。
模式二：双向刷卡感应 模式 （主要配套设备：读卡器＋控制器＋读卡器＋电锁）
使用者在门外出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动电锁开启放行，并记录进门时间。使用者离开所控制的房间时，在门内同样要出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动电锁开门放行，并记录出门时间。
适用于安全级别较高的环境，不但可以有效地防止外来人员的非法进入，而且可以查询最后一个离开的人和时间，便于特定时期（例如失窃时）落实责任提供证据。例如：财务室等重要场所。
模式三：卡＋密码 模式
刷完卡后，必须输入正确的密码，才能开门。密码是个性化的密码，即一人一密码。这样做的优点在于，用于安全性更高的场合，即使该卡片给人拿到也无法进入，还需要输入正确的密码。并且可以方便地进行模式的设置，例如：对于同一个门，有些人必须卡+密码才允许进入，有些人可以刷卡，无需密码就可以进入，最高权限的人输入超级通行密码也可以放行。
模式四：多卡模式
对于有特殊要求的环境，2至8张卡读卡开门，如设置某门为多卡读卡开门，5张才开。那么只要读5张合法卡（无须顺序）才可以开门。  （多卡开门是最新的版本，比老版本容易操作，容易读卡开门，解决了过度严谨导致的功能不好用问题）。该模式功能特殊，可应用于例如，财务室，仓库、银行等对于安全要求特别高的场所。
模式五：首卡模式
我们可以在软件里对需要的门设定首卡开门模式，即某道门只有读取指定卡（首卡）之后，其余合法卡读卡才能有效开门，例如，上班开启办公室门，只有管理人员读卡后，其他员工的合法卡才能相继读卡开门。
模式六：手动输入卡号 模式
当我们忘记带卡片时，这个功能就非常适用，我们可在密码键盘读卡器上输入自己卡片的卡号来开门，解决了忘记携带卡片的困扰。
5.3 系统的功能特点
1> 卡片出入控制管理
本系统标配容量2.6万张卡使用,并可扩展至5.2万卡片 傲视同级别产品的海量存储能力，使其基本上百分之百的满足企业的门禁考勤管理需要。
您可选用非接触IC感应卡,每张卡具有唯一性,最大程度的防止了代打卡。系统可任意对卡片的有效性、使用时间和使用地点进行设定，非属于此类持卡者被禁止访问。
2> 实时监控功能
办公室所有门的状态和行为，都可实时反映于控制室的电脑中，如门打开/关闭的状态，哪个人、什么时间、什么地点等。
3> 电子地图
门户的状态以图象显示方式显示，可实时反映于控制室的电脑中。
4> 数据存储
控制器的信息可以上传到控制计算机进行存储。（在脱机情况下，门禁控制器能保存数据100000条信息；在掉电的情况下，数据能保持10年）。
5> 高度自检功能
系统可通过管理软件对任意的门点进行远程设备状态自检，随时自行监测环境温度、输入电压稳定监测、运行稳定情况检测，降低人员维护成本，提高整体效力，是一款高性能、安全可靠的智能门禁控制器。
6> 消防联动功能
我们的控制器可添加报警扩展板，具备了报警输出和消防出入的接线端口。系统可通过消防驱动开关对系统启动消防联动功能，当楼层消防有消防告警时BLS-20系列门禁系统自动将门打开，让人员方便疏散。消防关闭时自动恢复运转。并可以启动消防警笛和存储记录消防报警记录的时间。
7> 非法卡刷卡或非法闯入报警和防盗报警主机功能
当门禁系统某控制器有非法入门或有其它安全告警事件，即没有通过合法方式（刷卡 按钮 等）强行开门或者破门而入。系统软件监控界面会用红色的提示该报警信息的时间和位置，并驱动电脑音箱提醒值班人员注意。而BLS-20系列门禁系统将自动启动自身告警电路，告警直到有保安人员确认后才关闭，告警方式：驱动警铃、供给其它安防设备信号或通过网络向管理计算机发出告警信息。接可以加装报警拨号器，报警后电话联线通知负责人。
8〉门长时间未关闭报警
门被长时间打开（打开多少秒才报警，这个时间可以自定义）忘记关门，系统软件监控界面会用红色的提示该开门超时报警信息的时间和位置，并驱动电脑音箱提醒值班人员注意。如果控制器接了报警输出及消防联动扩展板，还可以现场驱动报警器鸣叫，提醒相关人员关好门。该功能需要加装门磁或者选用带门磁反馈信号输出的电锁并连线到控制器。可以设置为报警多少秒或者一直报警直到门被关好。
9> 设备有效天数
该功能是为了满足收款需要，可设置设备运用有效天数，默认：65535（无限制使用），如果设置小于65535，设备将自动一天减一，运行到0时设备将停止门禁部分功能，而为0后可以再次调整有效天数。
10> 读卡拍照
该功能是在一些重要场所，安装视频监控配使用。起到人员读卡时同时拍照存图，用于日后查询。可以有效防止员工代打卡。
11> 读卡和出门开关、开门受时间段控制器
可以设置读卡和出门开关受时间段控制器，可设置64组开门时间段。在指定时间内合法卡和出门开关可以有效打开该门，过了时间段无效开门。
12> 防探测锁定
目前市面上有很多模拟卡号探察破解器，专门用于模拟各种卡号来探测门禁，实现破解开门，而针对该类仪器我们研发了“防探测锁定”功能，BLS-20所有设备带有该技术之后，可自行防探，让该类仪器无法有效探测。为您的环境安全加多一层保障。
13> 通信加密数据功能
设备和软件之间的通信进行数据加密，新采用的数据加密算法，让通信整个过程受到保护，系统更加安全。您或用户可以定义通信密码，有效防止监听通信内容。也可以各部门管理各部门的门禁，可以通过此密码来分开，各管理各的。
14〉带密码键盘的读卡器直接授权开门卡
可以在键盘读卡器直接输入管理密码与发卡代码或删卡代码，对卡进行发卡与删卡，无须电脑连接（让大系统调试时更加容易）。操作方式简洁，快速。
15〉软件远程管理
软件管理人员通过相关电脑上执行的开门指令，在电脑上远程开启或者关闭某个门， 也可以通过通信命令的计算机或其它设备，将一个或多个门设置为常开（门开着一直不关），该功能特别适用于办公室大门在人员出入频繁的时候，避免门开开关关，影响进出。设置常开后，可以通过“远程关门”、“长按出门开关5秒”来解除常开。
软件支持Internet远程门禁管理，可以管理其它城市的门禁系统，只要有地址与通信密码。
5.4 门禁系统的基本组成部分
（1） 门禁系统的基本组成部分


门禁控制器：存储感应卡权限和刷卡记录，并处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。
读卡器： 通过射频感应原理，识别感应卡内置加密卡号。
感应卡：存储用户的不可复制和解密的卡号。
机箱电源：两路电源输出，一路给控制器和读卡器供电，一路给电锁供电；并且支持双路互锁保护，即防止主控电源异常后，电锁电源持续工作而引起的打不开门。
电锁：用于电力锁住门口。
管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作。
开门按钮：出门可以设置为按按钮出门。
电源：提供系统运作电源和电锁的执行结构的电源供应。

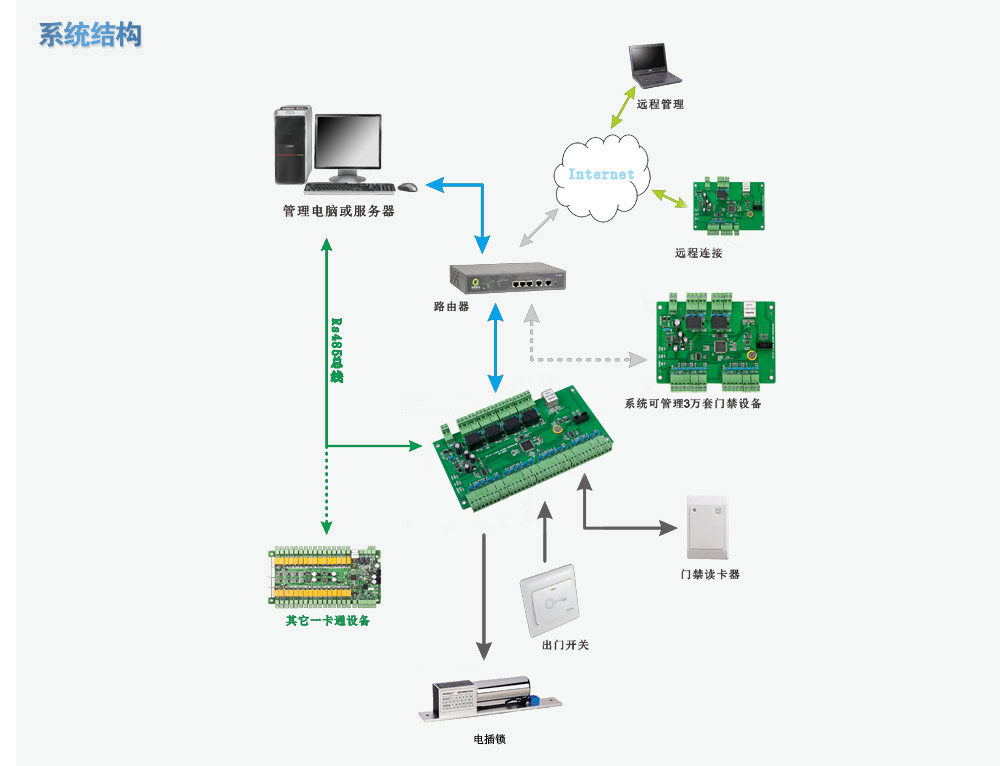

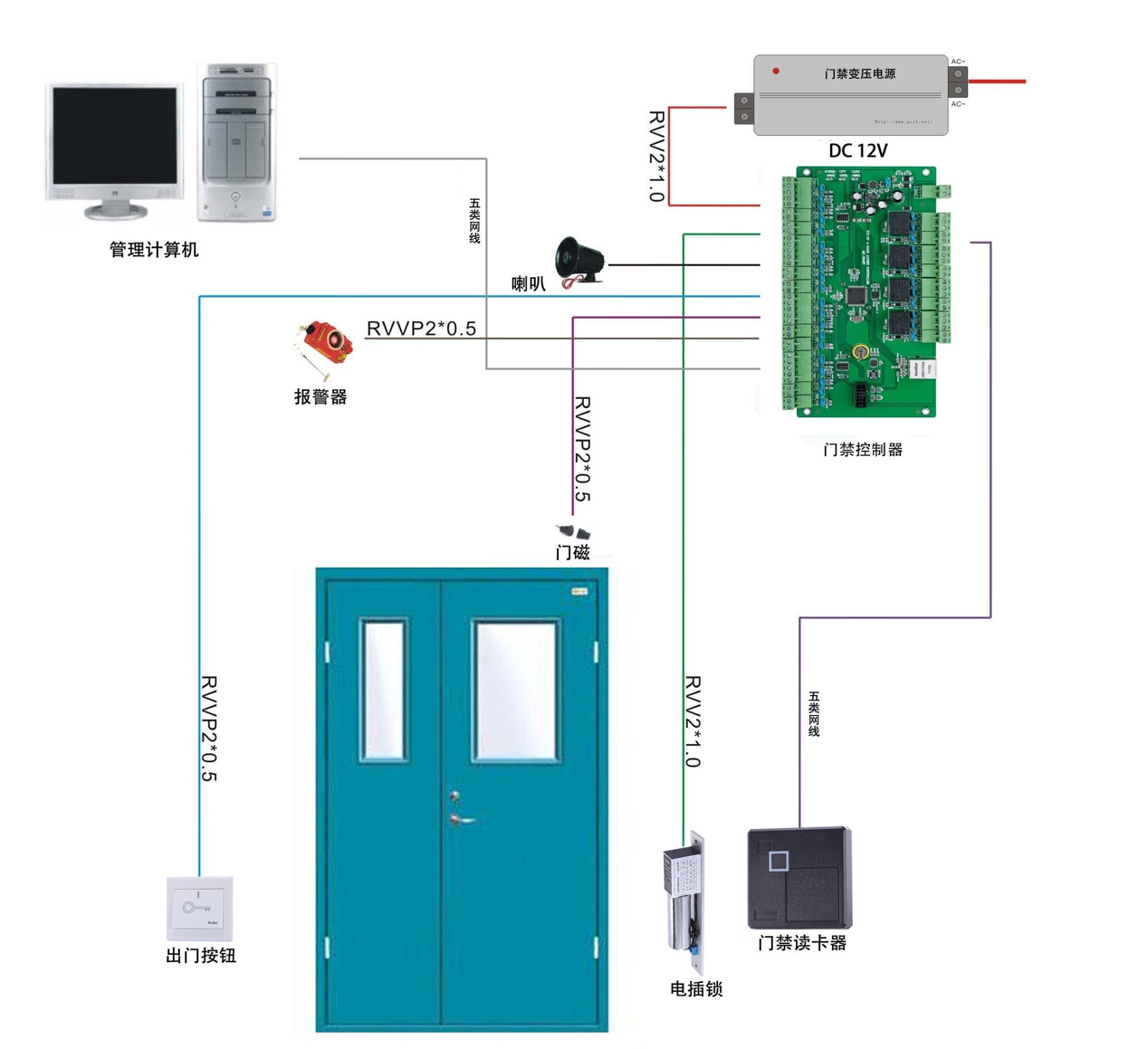

（2） 门禁系统功能原理示意图

（3） 门禁考勤系统组网布线示意图
局域网门禁考勤系统图
适用于办公室、公司办公地点比较集中，以性能为优先考虑的中高端门禁系统。

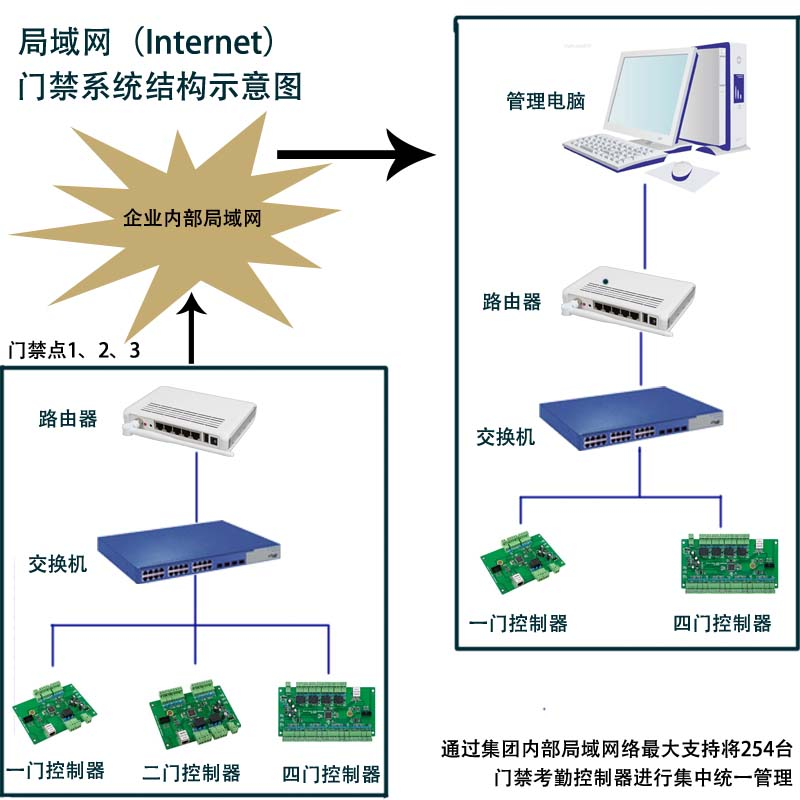

企业内部网门禁考勤系统拓扑图
适用于某些办公地点分散在各个地区，但是有自己的内部企业网络的公司，如果网络带宽超过几十兆，可以实现总部对分部的管理，也可以实现分部的自行管理。并能够实现门禁数据的共享。例如：某城市的银行对各个下属分行的内部网构成的门禁系统的管理。

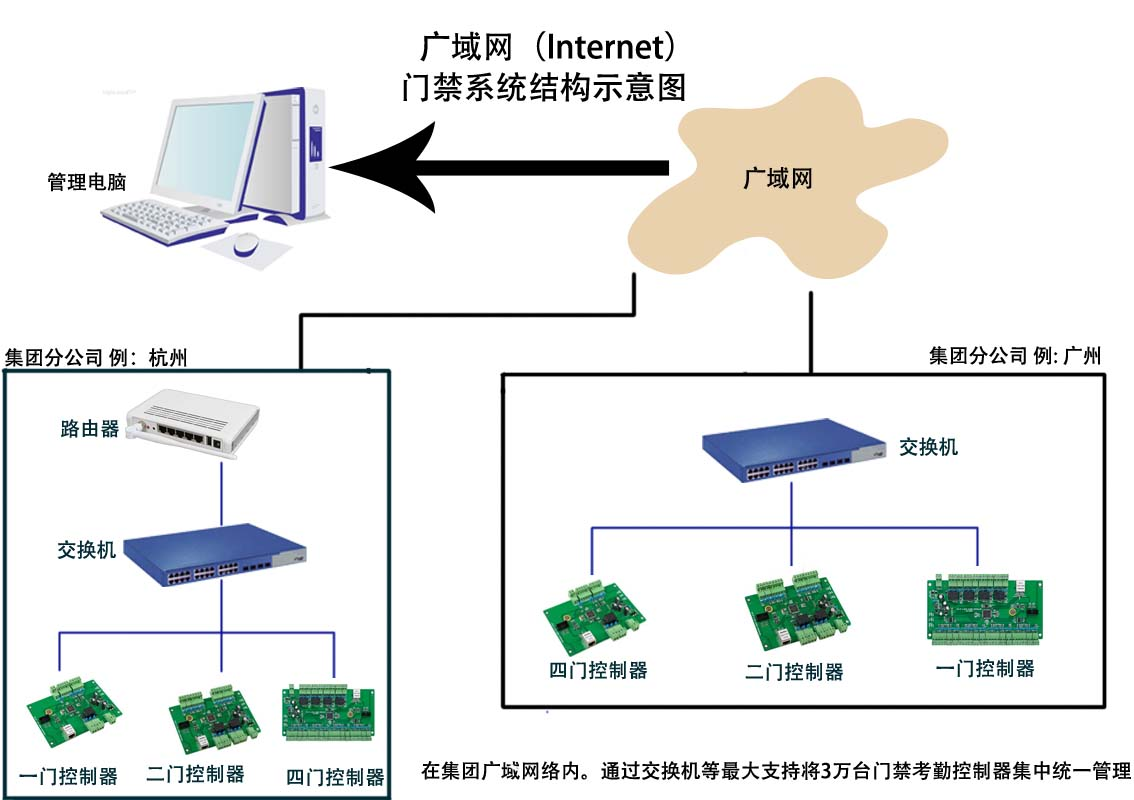

互联网异地联网方式的门禁考勤系统图
适用于分公司分布在各地，总公司通过互联网对各地的分公司门禁进行集中管理，员工出差到任何一个地方都可以进行考勤。这种模式，分公司自己没有管理权，必须由总公司集中管理。也可以用于电信等行业的无人值守基站的管理。

6 综合巡检管理系统
6.1 系统介绍
本系统是基于巡检线路及设施巡检工作现有流程开发的巡检软件系统，切身符合了行业巡检工作的实际应用，让巡检过程更加简单、实用、高效，对巡查情况结果更及时、有效的把控。系统设置了账号管理、部门管理、权限管理、点位管理、线路管理、工作计划、对讲管理、管线地图、隐患管理、安全检查、紧急报警、实时监控、轨迹回放、通知公告、电量查看、流量查看、系统配置、操作日志等十九大模块。
6.2 系统设计目的
增强安全防范管理的科学化手段，技术实现具有先进性；
实现对巡检人员实时监控，达到集中管理的目的；
解决传统巡检模式下布线难的问题；
有效检查设备的运行状况，预防事故的发生，确保铁路安全平稳运行。
解决传统模式下无法使用地图显示巡检人员位置的问题；
解决感应式巡检模式下无法在电场及磁场条件下使用；
解决现场突发事件的应急处理实现对现场人员紧急调动；
实现巡检轨迹与巡检数据全部上传，提供轨迹回放与数据查询；
各级领导及相关部门根据自己的权限可以方便的通过网络查询巡检的情况；
巡视检查中对电力线路、沿线设施的工作状态、各类故障，等运行参数，施工、占压等环境状况等检查项目的结果做现场的记录。
6.3 管理平台系统软件
管理人员使用，采用B/S结构即浏览器和服务器结构。管理者通过Web浏览器来登录服务管理端进入工作界面，对巡检工作进行一系列考核查看。
6.4 智能化巡检系统基本原理
智慧巡检系统——融合RFID、GIS、GPS等现代技术，利用智能PDA数据采集器接收巡检任务，并根据线路--巡检点--设备进行标准化巡检。支持文字、图像及实时视频等多记录方式，实现对巡检内容的实时把控和安全响应。有效地满足了对日常安全设施的巡视检查及维修人员的任务监管、实时跟踪、隐患问题汇报，及调度派工等信息化管理方面的需求。
在巡检时巡检人员携带数据采集器(PDA)按计划巡检，读取电子标签，数据采集器会自动纪录下电子标签的编码和读取的准确日期和时间，并自动弹出在该设备需做的工作内容。巡检人员根据数据采集器的提示，将设施的运行状态和参数数值通过键盘输入在数据采集器内。
数据采集器内的信息上传到管理电脑，并通过局域网或广域网自动汇总到系统管理平台。由系统管理平台统计，并生成统计分析报表，通过巡检到位报表了解巡检人员的巡检项目内容和巡检到位情况；通过巡检项目等数据类报表可掌握、分析巡检区域安全运行情况，并进行隐患排查。
6.5 服务维护零费用
实现系统的无缝升级,可远程维护或用户自动版本升级，自动升级,维护成本更低。
6.6 突出的功能扩展性
开放的数据接口；突出的功能兼容扩展性；操作更加流畅；功能强大、数据统筹分析；支持SDK，兼容平台二次开发服务；应用灵活，简洁，方便，实用。
6.7 人员轨迹呈现
复杂的几何计算精准呈现人员运行轨迹，与电子地图完美匹配，还原人员巡检过程中的历史、实时巡检移动情况。
6.8 巡检计划制定
日常巡检计划制定，定点、定标准、定专业、定人、定周期、定条件、定方法、定量、定项目；按路线、按区域、按巡检点……详细巡检。
6.9 巡检统计报表
灵活的巡检考核设置模式、强大的巡检报表功能，可对任意个人、班组、部门等进行时、日、周、月等巡检考核分析，通过列表、柱状、饼图等显示统计效果。支持多种办公软件导出功能，例如：EXCEL、PDF等。
