1 项目整体设计方案
1.1 项目概述
本项目为管理处调度室LED显示屏项目的整体系统解决方案。根据功能定位，运行中心整体平面布局如下图所示：
1.1.1 设计要点
1、户内显示屏的防护：具有良好的防静电、防尘、防潮气等防护功能，且防护等级在IP40以上。
2、先进的显示技术：LED显示屏拥有纳秒级的响应速度，超广的色域和完美的色彩还原，使显示画面不会出现任何扭曲、失真等现象，而且完全实现显示屏与视频源的“点对点”真实对应，显示画面确保逼真、细腻。
3、产品采用钢结构安装，并符合屏幕安装、散热等相关技术要求。
4、设计符合中控室整体安全要求并确保大屏安全使用，不会破坏房屋结构安全。
1.1.2 LED显示屏基本信息
本次显示屏产品设计室内小间距产品使用物理像素间距1.27毫米，像素点配置采用1红1绿1蓝模式。
此项目LED显示屏设计如下：
产品型号：A2712
屏体尺寸：长9.150m ×高1。372m =12.55m2
屏体面积：12.55m2
屏体解析度：
标准箱体尺寸：610mm×343mm×61mm ；
箱体分辨率：480点（W）×270点（H）
屏体功率：平均功率：2.8 KW；最大功率：7.8KW
屏体重量：1.2吨(不含钢架)
钢结构重量：1吨（包含底座过线桥架）
屏体形状：曲面弧形。
（二）可开窗数量：
720P（1280*720）：4个、 1080P（1920*1080）：2个、4K（3840*2160）：0个。注：支持720P、1080P、4K等更多分辨率窗口，混合开窗。
支持多组不同分辨率大屏幕控制、倍频倍线处理、画面漫游、画面任意缩放、画面叠加、画面裁剪、画面局部放大、画面异常校正、无缝切换。
（三）主要功能介绍：
接入信号源种类：输入接口- SDI、DP、HDMI、DVI、IP流媒体、VGA、YPbPr、模拟视频等，采用分布式的结构，如有扩展需求，只需要添置相应数量的节点连接至系统。
无输入节点的限制，可实现无限扩展功能。



1.2 项目系统设计

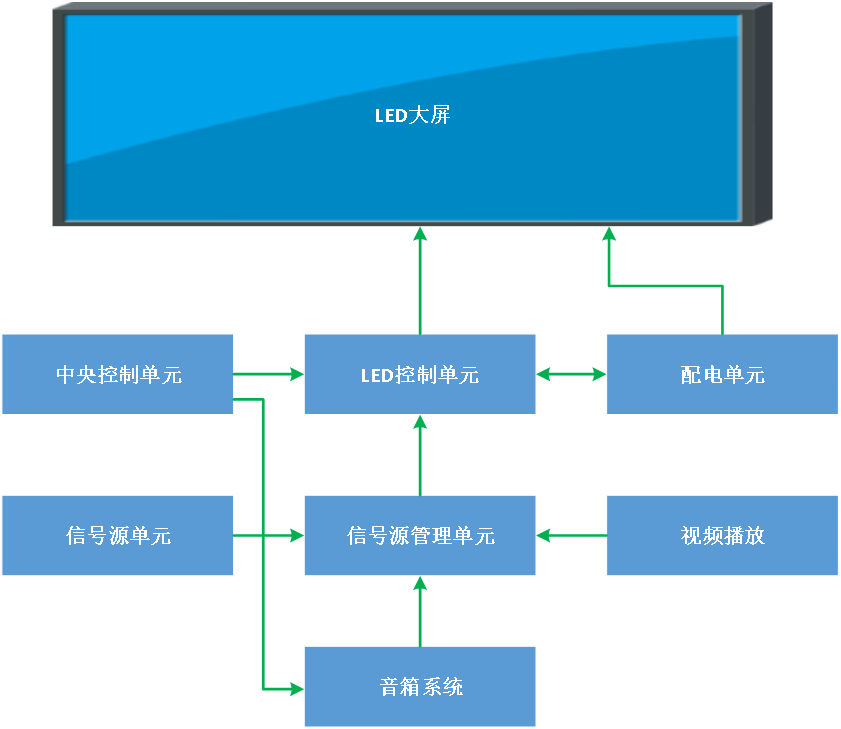

1.2.1 LED大屏幕系统组成



LED显示系统组成主要由三大子单元构成：信号源及信号源管理单元，LED显示屏控制单元、LED显示屏单元。除了三大子单元以外，根据具体应用情况还包括配电单元、通讯传输单元、视频编辑单元等。
1、信号源单元

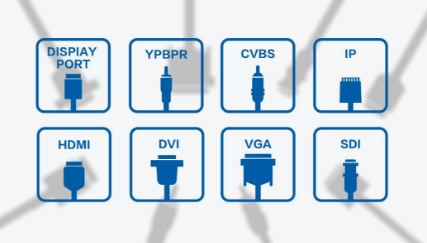

为整个系统提供播放所需的视频、动画及数码图像等各类信息素材，支持多信号的混合接入，支持标清、高清、模拟、数字、压缩、非压缩等多种视频混合显示，支持DP、YPbPr、CVBS、IP（H.264/265）、HDMI、DVI、VGA、SDI等涵盖目前市面上几乎所有的信号源类型。常用输入设备包括：本地计算机、网络信号源、多媒体播放器、云数据数字信号、网络摄像头、移动终端等。

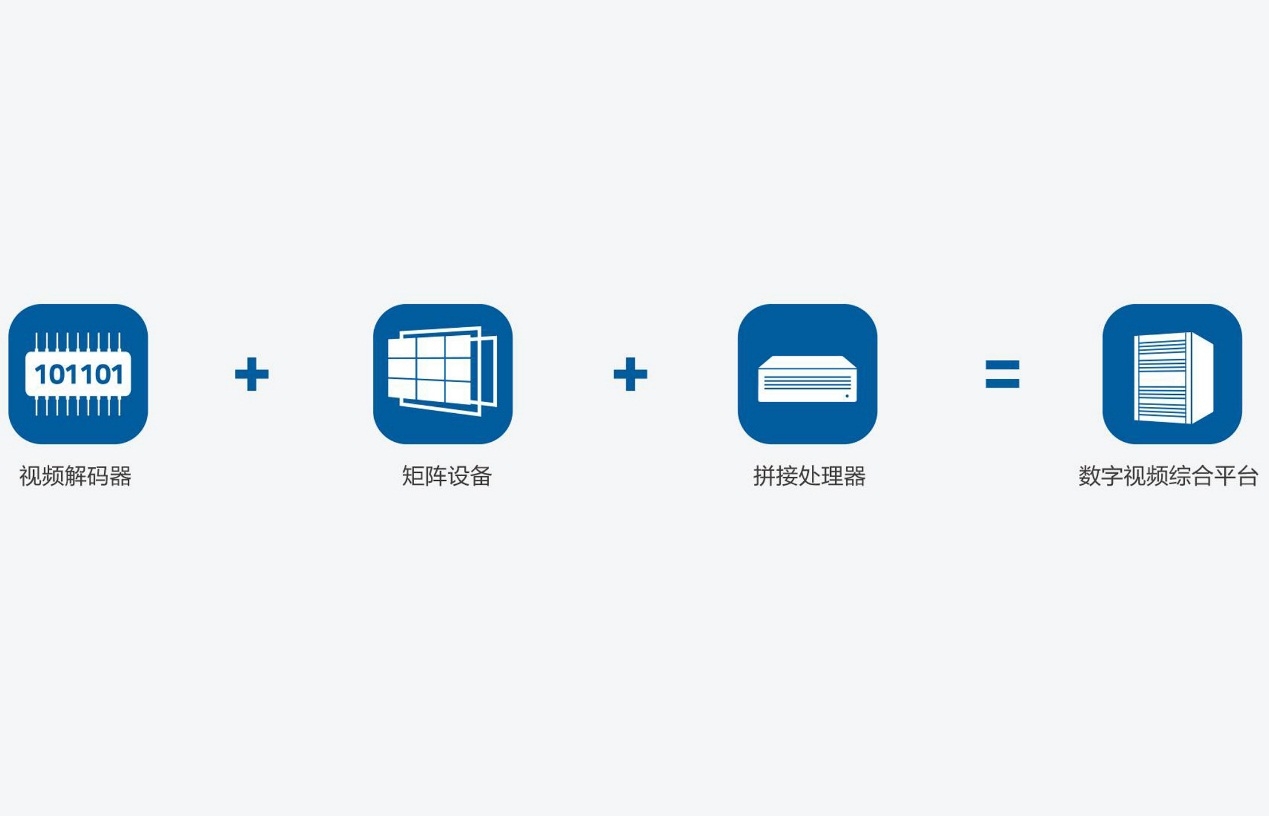

信号源管理单元包括视频处理器、视频拼接器、音视频矩阵、网络交换机、云视频编解码器。
2、LED显示屏控制单元
LED显示屏控制单元是该方案中LED显示屏核心部分，是LED显示屏图像显示的驱动部分。并对信号进行广播级的高品质图像处理，由千兆带宽信号通道传送至LED显示屏。该控制单元由一台装有视频显示系统控制软件的计算机进行控制。

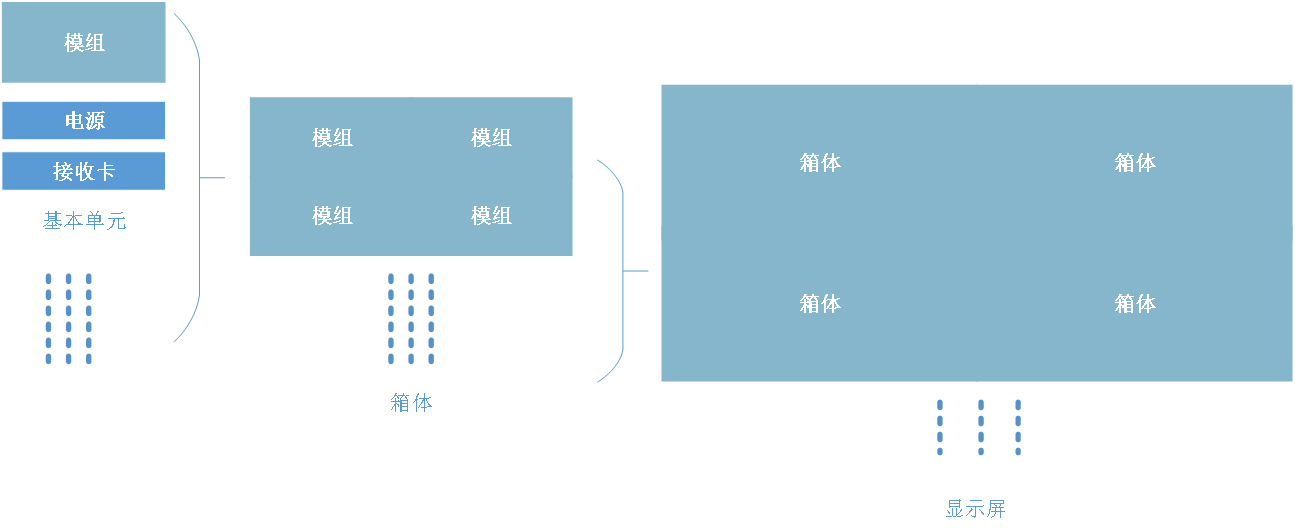

3、LED显示屏单元
各种输入视频源信号，通过LED显示屏控制单元处理后，传输到LED箱体上进行显示。


1.2.2 LED显示屏系统特点
1.大屏无缝显示
LED显示屏通过箱体的CNC加工工艺，首先从物理上保证大屏拼接没有缝隙；其次利用先进的图像处理技术，运用视频拼接处理器进行图像处理，从而做到大屏在显示每一帧画面时，都能保证显示图像的平整性。
2.视频帧同步
信号采集端口提供的数字信号由多个LED独立控制系统进行拼接时，由内部转换电路输出的数据进入LED驱动电路板,图像数据被准确地传送并分配到对应的LED点阵像素处,播放快速画面显示无断层、撕裂感。

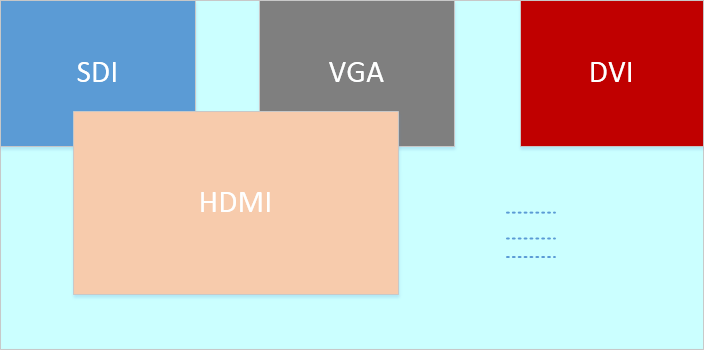

3.多画面叠加显示
当LED显示屏需要显示多个窗口时，可控制用户的喜好和主体观众的观看范围随意调取信号源，支持信号源的层叠。方便用户的使用。
4.窗口漫游模式
支持多个显示窗口的漫游显示方式，同一画面可在全屏幕范围内自由移动，全屏范围内无任何画面不流畅的反应。


5.信号与窗口缩放功能
为了观察到信号中局部图像信息，可讲信号进行放大。可支持画面的任意拉伸，多组显示窗口可根据需求进行随意拉伸显示，其中拉伸显示范围不受任何限制，全屏幕反内支持超大画面的显示。


6.任意开窗
可支持720P、1080P、4K等更多分辨率窗口，混合开窗。支持多组不同分辨率大屏幕控制、倍频倍线处理、画面漫游、画面裁剪、画面局部放大、画面异常校正、无缝切换。
7.用户模板预存
用户可以根据需要，把各种信号的显示和位置存储为模式，在用户需要的时候直接切换，即可即时按照模式定义显示窗口，或者进而定义预案，按照需要自动调用或者切换各种显示模式，实现对拼接墙系统的自动化管理。
8.多信号综合上屏
视频信号、计算机信号、网络计算机信号均可同时在LED显示屏上以各自方式显示，互不干扰。或者把拼接墙根据应用系统的需要，进行分区域显示，并分区域控制。


9.其它功能
可扩展性强，后期若有信号拓展只需要添置相应数量的节点连接至系统；可实现移动终端，集中控制；功能强大，使用方便灵活，并可轻松升级。
2 业务系统功能版块
2.1 调度指挥中心

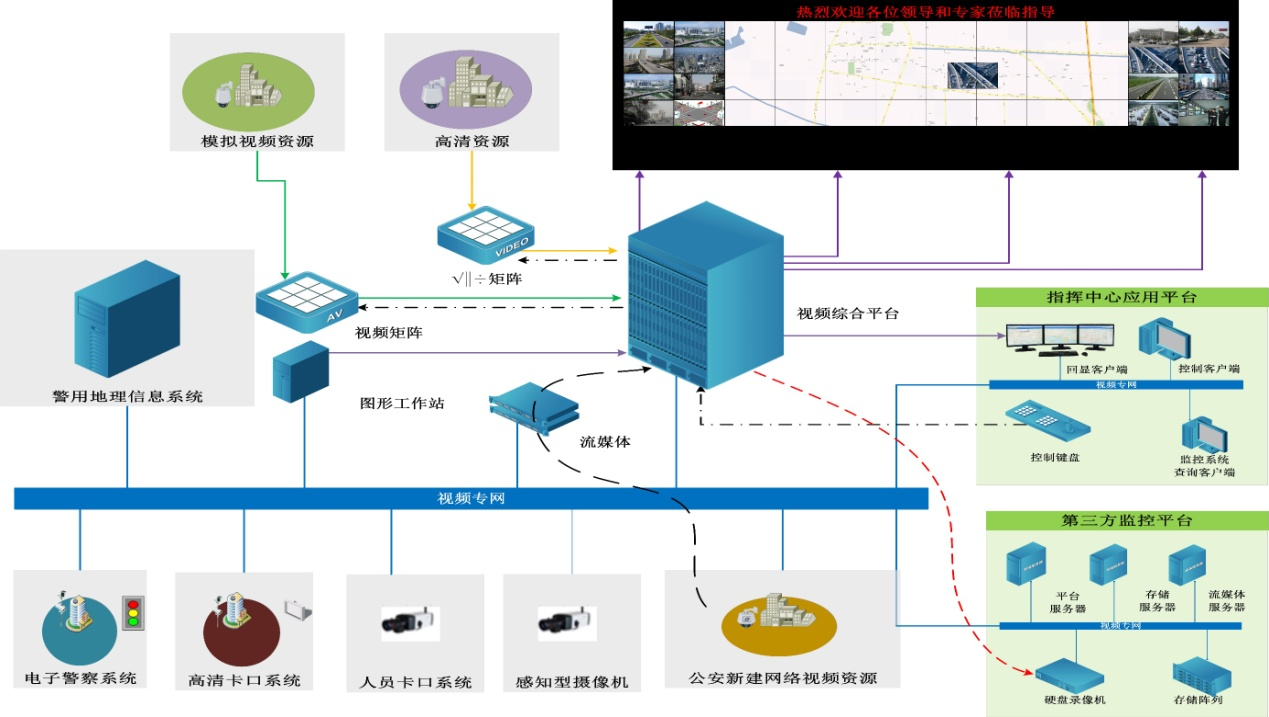

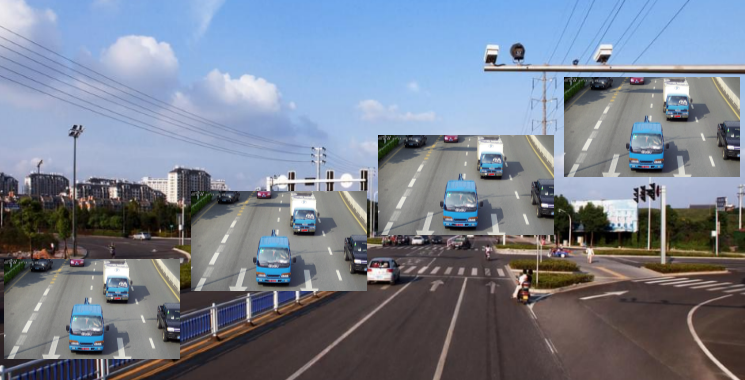

调度指挥中心系统中前端视频监控设备包含模拟监控信号、网络监控信号，同时又有数字信号。多个系统融合，操作员管理和应用前端视频监控信息难度较大，对信息的调用复杂，以往的方案无法满足指挥中心系统的便捷操作和强兼容性。

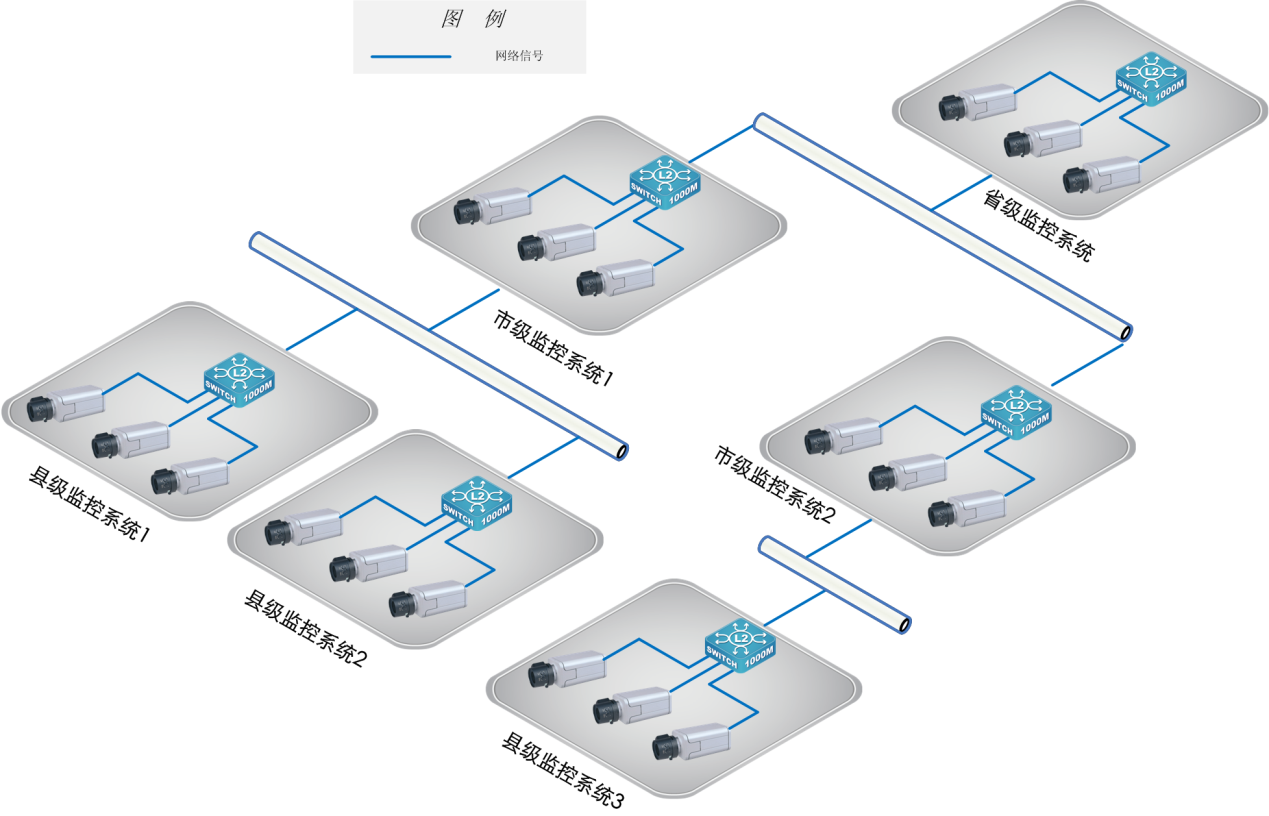

信号网络化，资源共享

调度指挥中心的信号格式多样复杂，所有信号统一接入到系统中，操作麻烦且布线复杂。将信号采用网络传输，实现资源共享。既满足长距离传输要求，又满足后期项目扩展需要。同时可以实现对模拟摄像机信号存储。
2.2 会议中心
随着社会的发展，办事、办公效率的提升，一个传统的政企视频会议室除满足会议要求外，还应具有高雅格调和优美音质、清晰图像演示，并且可以根据要求扩展配备同声传译系统和投票表决功能以及远程视频会议系统。它由大屏幕显示、多媒体音视频信号源、音响、切换和中央集中控制几大部分组成。选取具备先进功能的DVD和录像机以及实物和图文传送器通过大屏幕投影机还原其图像，为了更高效、实时地指挥需要配备一套中央集中控制设备，控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能，大大提高工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识。

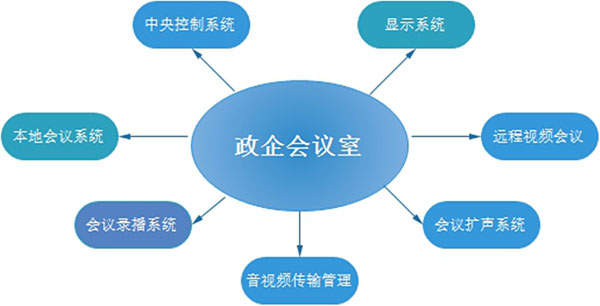

根据这一领域的需求以及我们的实际工程经验，我们将整个会议系统分成以下几个子系统。
1、数字会议系统
2、中央集中控制系统
3、信号处理系统
4、会议录播系统
5、扩声系统
6、大屏幕显示系统
7、视频会议系统

1.功能实现
在具体需求上，要求视频会议系统能够实现以下具体功能：
（1）随时与上级单位及下属单位远程会议、业务培训、业务交流等活动；为保障投资和未来的系统扩充性，拟采购具有多个分支点接入能力的MCU控制器。
（2）系统具备软视频接入能力，可以满足多个软视频会场加入会议，这些软视频节点具备远端视频和远端数据图像同时接收能力。
（3）系统具备灵活的部署方式，除了能够部署在内部网之外，未来能够实现透明的公私网或防火墙穿越，以解决出差员工的视频接入，进行移动办公的需求。
根据需求初步会议室视频会议系统设计方案如下：（依据项目）
会议室大小：30到100平方米左右 ；
会议室环境：18～22℃的室温，60％～80％湿度, 保证视频会议系统稳定运行；
会议室布局：切忌采用反光的白色或黑色，墙面可采用具有一定纹理的粉白色、浅灰色墙纸，整体浅色调宜佳；
会议室照度：采用中央做造型灯棚，并安装颜色协调的吸顶灯，确保会议室颜色的协调美观；
会议室音响效果：采用隔音装置，做好建声设计，防止共振、回声现象；

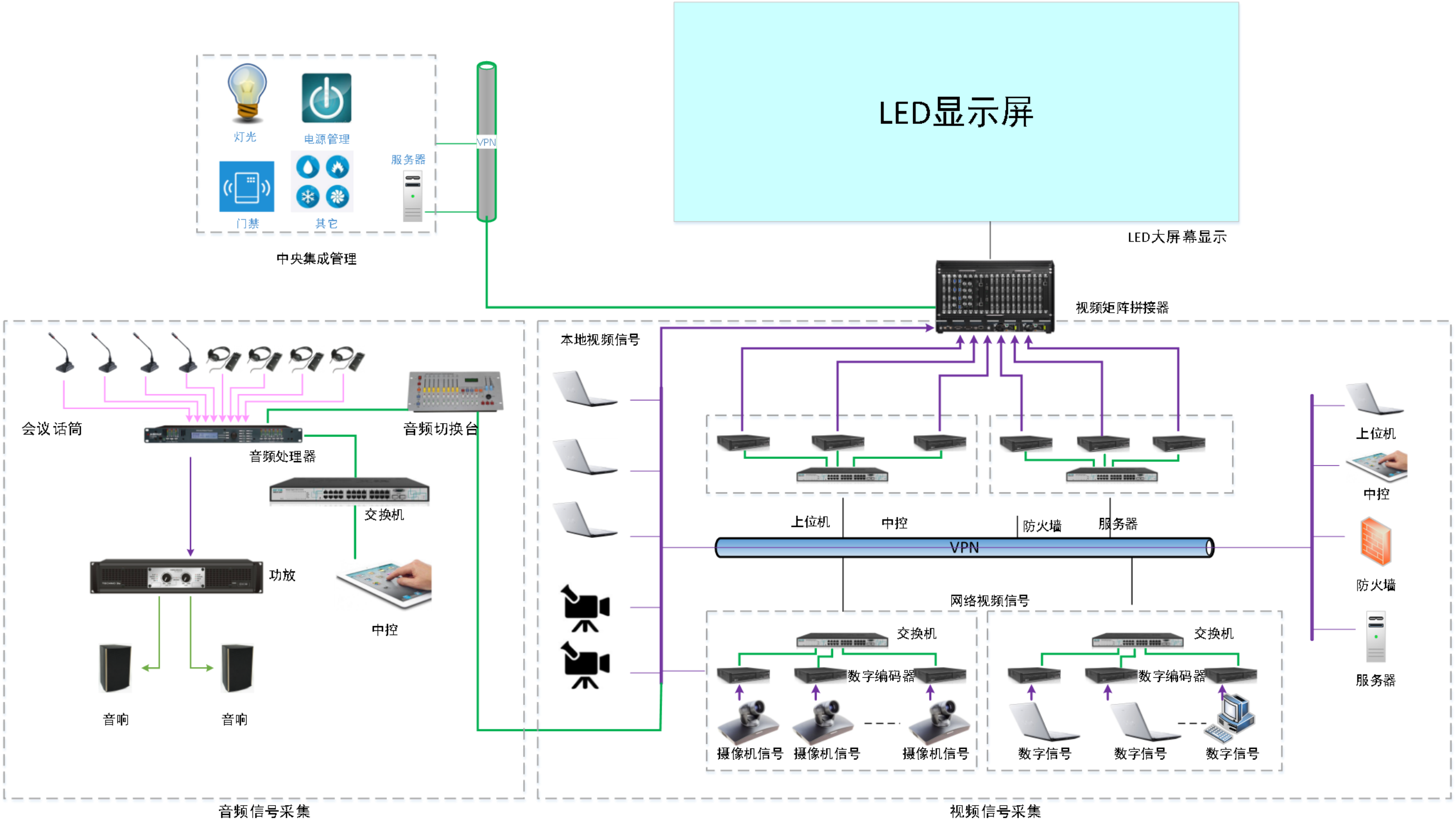

系统拓扑方案
2.中央集成管理
中央控制系统的核心是中央控制主机，依靠其来完成对整个系统周边设备的管理，例如对灯光，门禁，信号处理器，大屏幕电源等命令综合处理，接受用户发来的指令，控制系统与用户的交互。

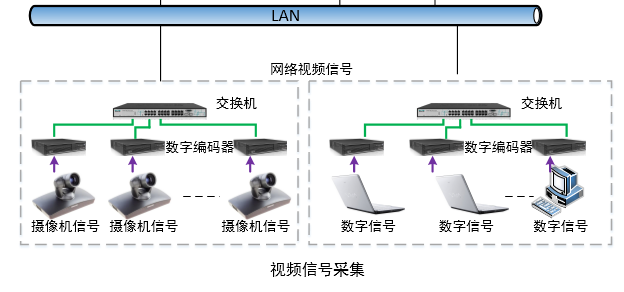

3. 视频信号采集
信号采集系统往往在整个会议系统中占据着相当重要的地位，它的稳定性能决定着整套系统的成败。视频信号采集：指RGB、DVI、HDMI、DP等高清数字信号，部分需求应兼容YCbCr/YPbPr和SDI输入，运程网络数字信号输入。

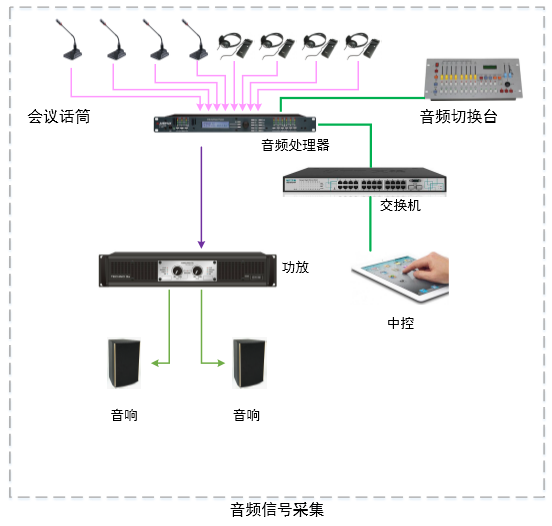

4.音频信号采集
音频信号采集：会议话筒、便携式话筒、PC、DVD、同声传译等；


5.视频统合管理
视频会议室除满足会议要求外，还应具有高雅格调和优美音质、清晰图像演示、窗口的统合管理。
6.大屏幕显示
在大型的会议室、媒介中心。作为会议系统的显示终端，LED显示屏用其得天独厚的优势逐渐取代了投影机、LCD等传统设备。
LED显示屏的无缝拼接，物理尺寸多样化，也符合大多数会场的需求；其大视角、高刷高灰的效果呈现，是其它显示设备无法媲美的。
7.大数据可视化
指挥中心大数据可视化管理系统。支持数据可视化、监控数据可视化、人流数据监控、安防系统监控、能源数据监控、电源管理、空调温度监控、灯光数据监控等。
在该系统中，集成了图像、文字、线条等综合复杂的信息，艾比森LED通过独特的图像还原处理技术，能够将大数据平台所读取到的信息的真实地反映到观众面前。
