1 项目概况
随着科技的不断发展，目前LED显示屏已经被广泛应用于广告、传媒、展览展示以及影视等各个不同领域。LED也因其独特的传播能力，成为时下产品推广、公众宣传及娱乐场地企业文化传播的新宠产品。
目前公司新包装、生产车间等地LED屏建设时间久，设备陈旧老化，达到使用寿命，严重影响各种信息传递和实时信息发布任务。
2 项目需求
2.1. 系统功能需求
2.1.1. 系统原理

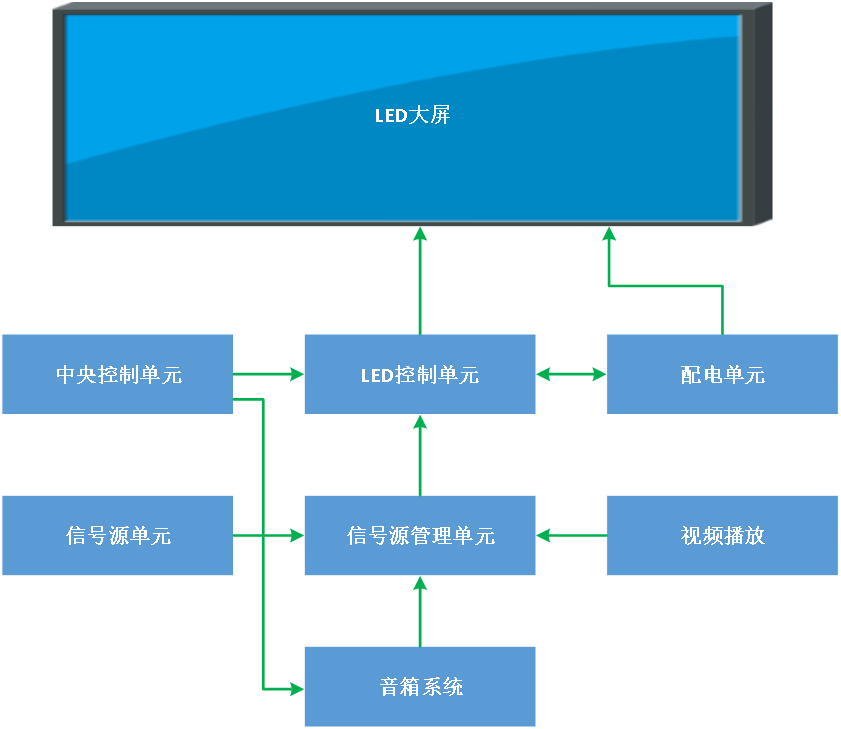

整个显示屏系统包括：显示屏体（模块、电源、箱体等）、信息发布系统、控制系统、远程播控系统、监测系统、传输单元（视频、以太网等接口）、供电单元（包括电源控制）、检测系统、软件（扫描控制、数据接口、编辑和播出等）、辅助系统和固定框架部分组成。

LED显示屏的控制系统以编辑和控制计算机为信息来源中心，通过网络接口或其他接口接收视频信号，根据编排进行节目编辑及播放视频内容；其它格式文件（文本、图片、动画及视频，如VGA、VIDEO、HDMI、SDI、DVI等视频信号， TXT、BMP、JPG、GIF、AVI、MPEG等文件格式通过视频处理器接入，进行节目编辑及播放。
显示屏的显示内容通过硬件映射技术实现与计算机显示输出同步，即两者的像素一一对应，不论是二、三维动画、视频及文本，还是局域网传输来的信息，都可以同步显示在LED显示屏上，即见即显。此外，通过配置相关软件和硬件，实现对显示屏的远程上电控制、工作状态监测、显示画面监播。
2.1.2. 屏体间距尺寸需求
本次户外显示屏设计使用物理像素间距小于6毫米，像素点配置采用1红1绿1蓝模式。
屏体尺寸：23.04米×13.44米
屏体面积：309.66平方米
显示屏分辨率≥3888×2268
屏体功率：77.5瓦（平均）/232.5瓦（最大）
屏体重量：7.56吨
大屏幕系统接入信号源种类：输入接口-SDI、DP、HDMI、DVI、IP流媒体、VGA、YPbPr、模拟视频等。
2.2. 全屏幕和分屏无缝高清显示
LED显示处理系统根据系统分工，既可实现全屏幕视频、图片播放，也可实现分屏播放，划分出相应的显示区域，各分区独立控制。
2.3. 整屏图像同步技术
信号采集端口提供的数字信号由多个LED独立控制系统进行拼接时，由内部转换电路输出的数据进入LED驱动电路板,图像数据被准确地传送并分配到对应的LED点阵像素处, 系统为保证高速运动的画面在虚拟墙的各个物理显示器上能达到同帧播放的效果，避免不同步造成的不同屏运动、画面错位和追赶现象造成的横切纹问题。保证显示屏的帧同步和无追赶，实现流畅、连贯、实时的高清运动画面。
2.4. 多规格信号源接入技术
支持视频信号、计算机信号、网络信号等多规格信号源的接入均可同时接入，且在拼接墙上以各自方式显示，互不干扰。或者把拼接墙根据应用系统的需要，进行分区域显示。把各种信号的显示和位置存储为模式，在需要的时候直接切换，可以即时按照模式定义显示窗口，或者进而定义预案，按照需要自动调用或者切换各种显示模式，实现对拼接墙系统的自动化管理。
2.5. 支持信息发布场景
具备信息发布能力，支持各类视频内容、PPT、图片、网页等信息，根据日期及时编排自切，远程开关。
2.6. 故障自我诊断技术
2.6.1. 温度检测
温度传感器检测当前显示屏内的环境温度，转换成电信号后，送温度控制单片机处理，并根据是否启动亮度预设值来控制屏幕的亮度，或者通过启动继电器来控制显示屏的开关。
2.6.2. 电源检测
将开关电源输出电压与基准工作电压进行比较，比较结果送电源检测系统单片机进行处理。当输出电压低于基准电压时，视为电源发生故障，将故障报告上传至中心上位机供工作人员查询。
2.6.3. 传输检测
控制计算机周期性向播放计算机发送握手数据A，播放计算机接收到握手数据后，向控制计算机回送握手数据B，如果通信线路出现故障，播放计算机收不到握手数据A，则将通信设备自动复位，控制计算机收不到握手数据B，发出报警信号，提示工作人员检修。
2.6.4. 热拔插技术
1、显示屏各模块之间采用低压小信号传输模式，接口具有缓冲与释放浪涌电流与电压的能力，在不断电模式下进行各模块的更换。
2、显示屏各模组开关电源均采用具有安全护套的快速连接件进行电气连接，保证开关电源在不断电的情况下进行更换。
3、显示屏各模组信号输入、输出端口经采用快速连接插件，支持模组间信号热插拔。
4、关键主控制系统采用冗余技术，保证更高的运行安全性。
2.7. 开关机自保护技术
屏体过大，瞬间关机的时候，将延时开关机的程序固化在芯片中，通过Bin程序来修改相应的数值，将范围设置在0-3000ms之间，避免所有拼接单元同时上电或者同时断电，防止被浪涌电流冲击破坏。同时，还要利用主分配电柜来进行供电。
2.8. 用户模板预存
根据需要，把各种信号的显示和位置存储为模式，在需要的时候直接切换，即时按照模式定义显示窗口，或者进而定义预案，按照需要自动调用或者切换各种显示模式，实现对拼接墙系统的自动化管理。
2.9. 显示视频源的编辑和处理
LED拼接显示系统支持全制式视频输入信号，视频监控信息、摄像机、录像机等各类视频信号源，信号经编辑和处理后以窗口的形式在显示墙上任意位置任意移动、无级缩放等。
3 大屏系统控制管理软件
大屏显示、信号控制综合管理平台。要求软件可运行在Windows操作平台上，支持Window XP/Win 7/ Win 10等操作系统。软件安装简便、功能丰富、易于上手。针对特殊功能需求。可进行定制开发。该软件集信号切换、开窗、大屏控制功能于一体。
该软件安装在控制PC上，可同时联控LED显示屏或其他周边设备。
客户端提供认证客户端，以及控制界面并接受控制操作。客户端可以安装在和服务器端同一台控制计算机上，也可以安装在和服务器端同一局域网内的计算机上，可作为各功能分区独立的控制平台。同时支持Window，IOS，Android等多种Pad终端的移动控制方式。
3.1. 系统主要功能
(1)用户权限管理
PC端控制软件可以设置不同的用户、权限级别，定义不同的允许操作、限制操作，实现对操作人员权限的技术层面的限制管理。
针对每个中心使用的人员不同，可以设置不同的操作员，并分配相应权限，方便管理：
(2)支持键盘控制
设备可通过安防专用键盘进行管理控制，键盘内置矩阵控制协议，可便捷地完成所有日常操作，包括信号通道切换、场景存取、摄像头控制、DVR控制。
(3)支持拼接处理器与矩阵联控
PC端控制软件可以额外控制最多4台传统矩阵切换器，原生支持市面上主流矩阵的控制协议，并可按实际需求定制集成新的矩阵控制协议。级联控制时，需要定制专门的控制线缆，并且将同类型矩阵设置各自独有的ID号码以示区分。
(4)远程网络控制
PC端控制软件在使用网口与设备进行通信、管理时，采用的是符合RFC标准的TCP/IP协议。这意味着管理软件不仅可以管理局域网内设备，而且可以通过IP组网遥控管理远端网络的在线设备。
(5)信号源管理
要求所有接入到拼接处理器的各种视频信号、计算机信号网络信号的相关信息，可调整输入信号源的亮度、对比度、名称；可对信号源进行裁剪，将需要的部分在大屏幕上显示。
(6)开窗管理
通过基本开窗、强制开窗、拖动信号源开窗、通过按钮开窗等方式进行开窗，并可对窗口进行分组、信号切换等操作。
(7)场景及预案管理
通过拼接处理器，可以把各种显示信号的组合定义为场景，按照需要，随时调用场景，可以快速实现各种显示组合之间的切换；还可以把各种显示窗口、显示场景以及周边设备的状态定义为预案，可以让拼接处理器定时自动地调用各种场景或者信号源显示，不需要人工干预。
(8)预监功能
通过软件客户端以悬浮窗口形式及逻辑框的方式，实时预览输入信号员内容。
(9)多样化控制方式
远程控制支持RS-232和TCP/IP方式。Windows版的控制软件实现对视频墙的管理和控制。移动终端版通过TCP/IP协议控制视频墙输入源的切换、缩放和管理，实现场景调用等功能。支持iPad、iPhone、Andriod和Windows Phone，
(10)屏组配置功能
软件支持多组屏幕控制，并且能够方便的实现设备的级联扩展。可以方便的配置每个屏组的组合以及每个屏组大屏的分辨率。
(11)设备维护功能
管理软件具有的自我诊断功能能够第一时间排查问题故障，实现对系统便捷维护。
4 配套子系统
4.1. 承重结构系统
利用现有三根主承重钢柱为屏体主承重柱（原屏体重量每平米45-60KG），做防腐蚀，除锈处理，后期涂漆美化。采用镀锌矩管结构通道宽度1200mm,主体结构形状进行结构的直面和曲面的加工,钢材加工前进行矫正,使之平直,以免影响制作精度;对接焊缝为坡口焊,所有钢结构制品在防锈后刷环氧富锌防绣底漆。
4.2. 散热系统
根据屏体面积，方案考虑散热系统，完整覆盖整个屏体，同时要保证空调的主机有位置科学，不能影响墙体的整体外观，LED 显示屏散热使用的空调功率与显示屏面积成正比，能让屏体在最佳工作温度及湿度范围工作，充分保障屏体的实用寿命。
4.3. 装饰系统
本项目除屏体显示面，制定包边装饰方案，能够长时间良好的保护屏体内电子设备，再根据现场主体风格进行定制颜色，与整个周边建筑风格融为一个整体，突出科技感与茅台文化的结合。
4.4. 检修通道
在屏体显示背面下方开检修口，通道开口尺寸不低于2000mm*850mm，采用镀锌矩管结构通道宽度不低于1200mm。方便人员和工具进入。检修门可锁，日常可以做到封闭，防水，防虫，防鼠等安全隐患问题。检修人员在检修时，通过离地爬梯到达检修口，打开检修门进入屏体内部，内部设置安全梯、防爆照明、工具放置位等。
4.5. 监视系统
在大屏周边需部署一套监视系统，可以实现远程实时监控大屏的工作状况，部署方式需根据现场的环境而定。
4.6. 扩音系统
根据工程的需求，要使该项目能达到良好的扩声效果，使用4+1组线阵音箱分别嵌入在大屏两边扩声。以达到在大屏有效观看距离内扩声面广、声清晰明亮，不易产生自激。听众席有合适的响度。良好的声音自然度，即声像一致，声音信号真实重放。
4.7. 配电系统
4.7.1. 配电设计说明
采用三相五线制即TN-S供电方式，由变压器或者配电中心输送至配电柜，配电柜输入电压为交流380V±10%，工作频率50Hz。由于LED显示屏设备属于变压器型启动设备，数量多、启动电流大，且均为220V/50Hz输入，为方便现场安全布线、减少显示单元之间的相互影响，故将配电系统设计成若干个电源控制回路，并采取延时起动和延时断电的方式，以减小显示屏开、关电时对电网的冲击。

配电柜配电示意图
另外，按配电设计规范要求，配电柜输出电源线需以三相平衡方式平均分配到各个电源回路，确保配电系统的安全、稳定运行。具体设计如下：
安全设计：应具备过流、短路、断路、过压、欠压、防雷、温度过高等保护措施，以及相应的故障指示装置。具备防潮、防尘、防高温、防腐蚀、防燃烧、防静电、抗震动、系统具有烟雾报警和温升报警功能。
分布式供电：系统配电采用放射式和树干式的配电方式，由380V电压分成若干个220V市电后，通过电缆给显示屏供电。以箱体行、列数为单位，每个回路均衡带载，确保回路间负载平衡，互不影响，增强供电电路的安全与稳定性。
分步上电设计：通过分步延时起动和分步延时断电来控制若干供电回路，利用延时功能达到供电回路按序启动或者关闭，以减小显示屏开、关电时对电网的冲击，延长显示屏的使用寿命。配电柜门上还要配有各支路的手动开关和各支路电源通断状态指示灯，在紧急情况下，可通过手动开关来控制各电路的通断。

分布式供电示意图
配电柜设计：配电柜材质采用钣金防静电喷涂工艺，具备防酸碱腐蚀、防氧化、防水、防潮、防尘能力，适应各种不同环境需求。

安装位置：根据现场环境和屏体维护空间而定，按照安全、经济、可操作性原则，配电柜安置于屏体附近。若条件允许，可隐藏式安装，美观方便。

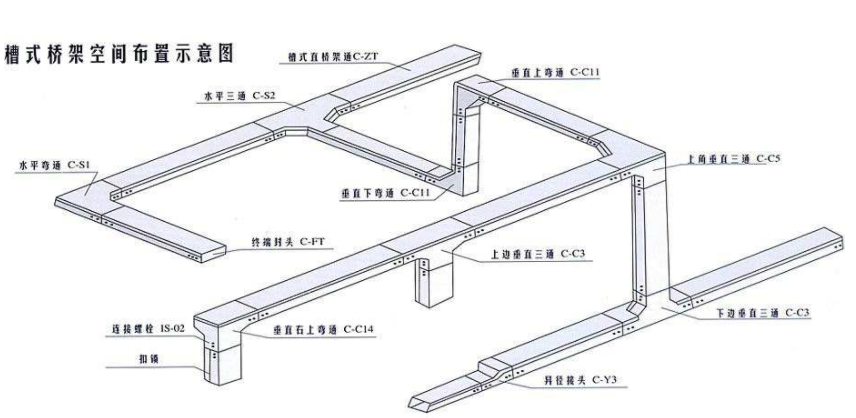

线路敷设方式：采用金属桥架敷设，如需另外敷设金属线槽或者金属线管，视现场具体情况确定。

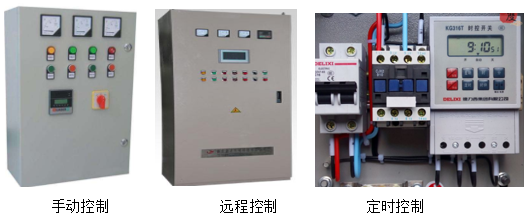

控制方式：
手动控制：通过配电箱上的开关按钮，采用手动方式来控制屏体的开关电控制屏体。
远程控制：在控制室通过软件或者电源控制器远程对屏体开关电进行控制。
定时控制：在配电箱内置计时器，根据使用时间点进行定时开关屏体。

4.7.2. 屏幕用电安全设计
烟雾报警：烟雾报警装置通过采集环境中的烟雾颗粒，达到设定值时，自动发出警报并给配电箱相关指令，及时发现、及时处理。
通过防雷保护，达到保护显示屏及配套设备的作用。

浪涌保护示意图
电压、电流监测：配电柜需自带电压、电流监测表及运行状态指示灯，实现电压、电流数字化显示，清晰掌握电压、电流变化。
PLC控制：PLC智能控制开关需具有分步延时起动和断电功能，定时功能、远程控制功能，显示屏顶部安装有烟感和温感，对显示屏工作环境进行火灾报警监控，环境温度远程监视，超过极限温度自动断电，并把报警信息及时传送到计算机，达到警示功能。
4.8. 防雷接地需求
制定三级供、配电网络有效的保护方案：
第一级是雷电电流放电器，位于主配电系统中，用于限制雷击产生的过电压和释放雷电冲击电流。
第二级是使用浪涌电压放电器，使用这种放电器可以将供、配电网中的开关过电压和雷电流放电器的残压，限制在1.5千伏以下。
第三级保护，浪涌电压放电器直接安放在被保护的仪器设备显示系统前面，这种放电器位于专用的智能配电箱中，此配电箱具有过流、过压、短路、断路、欠压等保护措施，作为显示系统的细保护。
5 音频会议系统概述及方案设计
5.1. 项目建设概述
本次会议厅扩声项目投资建设智能音频会议扩声系统，实现会议演讲、学习交流报告、会议报告、培训交流、及小型演出等功能。会议厅的音视频系统建设是一个高标准的综合性建设工程，音视频系统建设应用除具备实用性外，还应具有一定的先进性和超前性。设计中充分体现系统的可用性、先进性、方便性、安全性、可靠性、可扩展性及系统性价比的合理性。为会议顺利展开提供强有力的硬件支持。
5.2. 方案设计原则
先进性——本系统选用先进、实用的技术和功能完善的智能会议产品，一流的设备，在技术上适度超前，整个系统体现当今智能会议系统技术的发展水平，符合今后的发展趋势。在今后相当长的一段时间内可保持其技术的领先地位。
实用性——能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑。
按照实际需要来设计相应的系统，在满足功能要求和技术指标要求的基础上尽量简化设计，坚持实用化，充分满足用户的需要。
可扩充性、可维护性——要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。工程应有良好的整体视听效果，适当的风格和气派，所有产品应选用国内外正规厂家生产，并附有产品合格证书。
经济型——在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。
高可靠性——采用系统集成设计方式，选用成熟可靠、性能稳定的设备和配件，系统关键部分采用冗余设计，具备一定的容错能力及抗干扰能力，在设备选型、材料采购、施工方案中解决了防静电问题，满足了用户可靠性要求。
易操作、易管理性——提供良好的操作界面，方便用户操作，提高系统自动化管理能力，降低劳动强度。
5.3. 方案设计依据及主要技术标准
1. 系统设计的依据
（1）用户对项目的要求。
（2）有关本项目的材料（如招标文件要求）。
（3）建筑装修图纸。
（4）国际、国家、省、行业有关技术标准和规范。
（5）其他有关文件和资料。
2. 系统实施所涉及的技术标准和规范，产品标准和规范，工程标准和规范，验收标准和规范等必须符合国际、国家和省有关条例及规范，至少应包括：
《厅堂扩声系统声学特性指标》GYJ25-86。
《厅堂扩声特性测量方法》GB/T4959-95。
《扩声系统声学特性指标与测量方法》WH01-93。
《声系统设备互连的优选配接值》GB/ T14197-93。
《电气装置安装工程施工及验收规范》GBJ 232-92。
《扩声译音系统安装工程施工及验收规范》(GY5055-1995广电部标)。
《建筑安装工程质量检验评定统一标准》GBJ300-8。
《民用建筑隔声设计规范》GBJ118-88。
《会议系统及其音频性能要求》GB/T15381-94。
《民用建筑电气设计规范》JGJ/T16-96。
《厅堂混响时间测量规范》GBJ76-84。
《剧院建筑设计规范》GYJ57-2000。
《建筑与建筑群综合布线工程设计规范》GB/T50311-2000。
《建筑与建筑群综合布线工程验收规范》GB/T50312-2000。
《智能建筑设计标准》GB/T50314-2000。
《中华人民共和国公共安全行业标准》GA/T75-94。
《电气线路和电气设备安装》94D801。
《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93。
3. 音箱选型标准
（1）声学指标
为了使设计的目标具有可“度量性”，以原广电部GYJ25-86《厅堂扩声系统声学特性指标》我们认为所确定的设计指标，应该为本厅扩声系统的设计将选用国家《语言音乐兼用一级声学特性指标》；指挥中心声场具有以下效果：

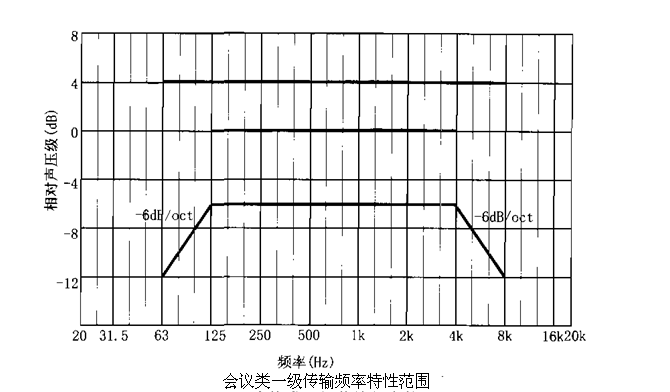

音响设计标准——会议类

足够的声压级
随着现代录音技术的发展以及人们听觉鉴赏水平的提高，要求系统有足够动态余量，以适应不失真还原大动态的音频信号。设计所选用的扬声器功率大，灵敏度高，与之相匹配的
功率放大器具有足够的功率储备。经计算完工后的指挥中心内的声压级应该完全可以达到国家一级厅堂的指标要求。
良好的声场均匀度
设计中所选的扬声器显然是根据观众区的具体位置和面积，组成“点”声源阵列，有效降低阵列的梳状滤波效应，所选用的扬声器都是恒指向扬声器，有利于语言清晰度的提高，观众区都处于扬声器的覆盖范围内，可以预见声场均匀度是良好的，而通过计算机的模拟运算结果也可证明这一点。
良好的声场均匀度
设计中所选的扬声器显然是根据观众区的具体位置和面积，组成“点”声源阵列，有效降低阵列的梳状滤波效应，所选用的扬声器都是恒指向扬声器，有利于语言清晰度的提高，观众区都处于扬声器的覆盖范围内，可以预见声场均匀度是良好的，而通过计算机的模拟运算结果也可证明这一点。
平滑的传输频率特性
系统中对每路扬声器都进行参量均衡的调整，使其在指向性控制范围内各频率声束宽度变化很小，没有过激点和陷波点，而且在扩声系统中，每路扬声器都连接有一台房间均衡器（在数字音视频处理系统中），能提供足够的手段改善观众厅和荧幕区耦合空间声场对传输频率特性的影响，确保系统的传输频率特性平滑。
良好的传声增益
系统中的扬声器布置合理，观众区均在主扩声扬声器的覆盖范围，所选用的扬声器采用恒定指向号角，－6dB角外的声能衰减迅速；因此，系统的传声增益要达到设计目标是有保障的。
系统适应性强，方便扩展
通过对设备体系的分析,我们认为在设计过程中除对上述客观可测量指标进行重点考虑外，还可从使用的角度出发，放宽系统的适应性，除可以满足会议扩声要求外，它也可以满足多媒体音乐播放的要求，整个系统有效重放频率宽度为35Hz—18kHz，系统的设备，都保留有足够的扩展空间。
可靠性高、技术成熟
系统在设计中，在扬声器的最大声压级、功放的功率储备、扬声器的保护、音频处理器的处理能力等环节引入冗余备份的设计理念，功放与扬声器单元的设计处于最佳匹配状态这种系统整体解决方案，除对音质高保真重放有利外，另一个重要的优势就是大大提高了设备的可靠性。系统操作管理方便
（2）声压计算
引用计算公式：
直达声压级计算公式：Lρ=SPL+10logW-20logr
主扩声系统必要的声增益（NAG）的计算：NAG（dB）=20logD0－20log EAD
主扩声系统应用的声增益（PAG）的计算公式：
PAG（dB）=20logD0＋20logD1－20logD2－20logDs－10logNOM－FSM
输入电功率的计算公式：
EPR=10X
其中：X＝[SPL＋3dB＋（ΔD2－Δrefdist）－（LSENSI参考距离处）]/10
临界距离（即混响半径）Dc的计算公式：Dc（m）=K√（Q²V）/T60〕
在%A Lcons语言可懂度的有关计算：%ALcons＝200²D22²T260/V²Q

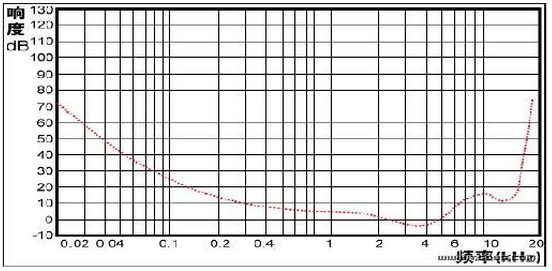

心理学中人耳的听声曲线图:

5.4. 系统功能设计
1、采用数字会议系统和数字周边处理器，设计多种工作模式，例如会议模式，演讲模式等，可根据不同的需要快速调节调音台，满足不同模式的音响扩音。
2、采用编组调音台，多路输出，解决会场针对不对信号源如话筒、DVD等不同的效果处理以及多路输出可扩展进行会场音视频同步录制等。
3、音频处理器预置多组出厂会场效果和工作模式，现场调试可下载直接使用，无需进行复杂调试。
4、采用软件调试和设置，可根据现场的环境、位置摆放、音箱摆放、会议的类型等进行预先设置和实时调节，报告厅扩声系统可以与集中控制系统对接，通过集中控制系统进行管理。
5、根据会议类型设置压限效果，防止信号输出过大，带来过大的音频电流，烧坏音箱。根据会议类型设置噪音门效果，滤波多余的噪音输入音响设备，产生噪音，影响音响扩声效果。
6、音箱采用一对一定阻传输方式，音箱与功放阻抗匹配，采用全频宽频音箱，还原出最佳的音质效果。
7、采用大音箱实现覆盖均匀、扩散度好、声压级大、指向性好、远近场的区别较小。
8、本系统无声学缺陷，即无共振现象、无声染色、无声聚焦、无颤动回声、无声影区和死点。声像准确、听着觉得声源总是来自于主席台讲演者方位。
9、中央控制系统集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接的控制方案，令使用者能方便地掌握整个空间环境音响设备的状态及功能。
6 会场建筑声学及装修建议
一个好的听音环境的建立，包括建筑声学和电声两个方面的内容，专业音响工程的建声主要是厅堂的建声，相同的设备发挥的水平高低不一的原因，一般都是建声条件的不同，无论多么优良的设备，一旦放在建声条件恶劣的环境中，肯定不会达到好的结果，而建声要求还会因为工程的使用要求不同而不同，也会受建筑装饰质量的影响，建声效果好的厅堂应该是混响合理，声音扩散性好，没有声聚焦，没有可闻的振动噪声，没有声阴影，没有声柱波等等，建声的要求不能单方面由音响设计人员进行，它需要建筑装饰技术人员的有力配合，但由于双方的设计思路和要求不尽相同，这就需要音响工程的总体规划工作尽早开始，经常保持双方的联系，以取得相互的理解和密切配合，其中混响时间的选取可以根据工程的性质和用途来确定，必要时应该借鉴一些优良工程的经验。
6.1. 在建筑声学中需处理的问题主要几个方面
1、确定最佳混响时间
室内混响时间为：
T60=  0.161V
      ∑siαi
V——声场的容积；
S——声场的面积；
α——声场的建筑装饰材料的吸音系数；
自上世纪末建筑声学奠基人赛宾提出混响时间计算公式以来，因其简明地表达了与大厅容积和室内总吸声量的关系，并与主观听音评价密切相关，而成为音质设计中重要参量，一直沿用迄今。
室内吸声装修主要是为了混响时间而设置。混响时间指标的评价标准到现时为止，虽然国际上流行的或国家颁布的标准都没有一个硬性严密的指标，但对不同功能的厅堂都有推荐值。为了能有良好的扩声环境，建议在天花和后墙上适当地铺设吸音材料。
2、 吸收、反射和扩散必须综合地考虑
混响时间的计算公式是以假定声场充分扩散为前提的，当然在实际工程中达不到这一条件，也是计算与实际间出现误差的原因之一。大量实践结果证明，在非理想扩散声场条件下，单以混响时间这一参量来评价音质是不够的。在探索第二音质参量过程中发现混响衰变过程中的反射声(尤其是早期部分)结构细节，即反射声序列的时间、强度、数量乃至方向的组合不同，其音质效果也会有很大出入。这就联系到房间形体、室内吸声和反射面的布且、以及声源和接收点的在室内所处位置和它们附近的声学条件等，成为设计中必须考虑的因素。
研究早期反射声结构细节中，有两个重大进展。一是认识到掌握早期反射声能与整个(或后期)反射声能之比值是制约语言清晰度和音乐明晰度的重要参量。其二是，在音乐厅(不是所有各类厅堂)设计中，为了获得富有环绕感的音质气氛，呈现出大乐队所特有的宽阔声源场面，更希望这些早期反射声有相当部分来自侧向。于是大厅形体的重要性在音质设计中愈加凸显，推动了音质设计中的多参量化考虑。
上述音质设计方法的逐步完善是建立在综合考虑基础上的，是相互补充的，因此既非对立，又非替代。在建筑上主要是由美观的角度设计确定，但从建声的角度出发，必须对各个面的具体形状给予仔细的考虑，总的来说是尽可能获得有效的直达声和有利的反射声分布以及消除不利的反射声，使声场达到一定的扩散要求。
天花： 如果天花为穹顶，为避免声聚焦，使一次反射声能比较均匀地分布在座位上，通常是使前部天花压低，然后以分段的凸弧逐渐向后开张。如果开花高而且平，不利反射声的扩散，而且反射声有可能产生田声现象，可以在顶部吊一些与整体相协调的“浮云式”天花，保证反射声的分布，避免反射延时过长。
侧墙：对于平行的侧墙面，很容易形成“颤动回声”，如不作形状处理，应适当地铺吸音材料。
后墙：后墙的处理一定要避免声音反射到前面座位形或不利的回声感，应铺设强吸音材料。
3、 早迟声能比和侧向声能比的处理
以统计声学理论推导混响时间公式时需要有扩散声场的条件，理论上“扩散场”应满足两个条件：能量密度均匀和声能量流在各个传播方向上是无规则分布的。当一个短促的声音(实际声源都不是稳态的)在室内发出经多次界面反射以后逐渐衰变，并形成为交混回响，又称混响过程，在室内没有大面积强吸声面的情况下，这时的声场接近扩散声场条件。但在混响过程的初始阶段，反射声数量有限，其扩散过程远不如后期。同时，在实际大厅中都有集中在听众席的大片吸声面，所以不可能有理论上的“扩散声场”。
如何掌握早期侧向反射声的分寸，目前还处于半定量阶段。在设计方法上，主要利用界面，特别是侧墙的特定形状来改善，努力使听众席，尤其是前中座有较丰富的早期侧向反射声。
6.2. 装修建议
l、混响时间控制
为达到最佳混响时间及其频率特性，在厅堂的侧墙和后墙下部做木墙裙，木墙裙有良好装饰性，将其设计成低频吸声结构，用于吸收低频(125赫兹、250赫兹)声音，从而控制低频混响时间。
墙上部与顶棚吸声结构利用离心玻璃棉毡吸声。这种材料有良好中、高频吸声性能，用于控制中，高频混响时间。离心玻璃棉毡性能稳定、重量轻、不掉碴、不刺痒皮肤、不亲水，是目前市场上最佳吸声材料。这样处理后能有效的减少振动回声，而且它价格也低，有助于降低工程造价。
2、声场的扩散处理
顶棚也不是任意设计的，而是根据声学要求设计，在不影响美观的情况下，设计适当的凹凸格子。一方面利用他向观众席池座后部，挑台上部提供前次反射声，另一方面利用其凹凸，将声音扩散使声场均匀。
另外，在大厅顶棚吊装大型的照明灯具、既美观实用，又有利于声场的扩散。
3、回声干扰控制
后墙、主席台的侧面都是产生回声的部位，顶棚也可能产生回声。所以厅堂后墙和主席台的侧面要进行强吸声处理，顶棚进行吸声导扩散处理。
4、背景噪声控制
背景噪声包括外界噪声和内部噪声，在装修阶段主要考虑内部噪声控制和外界隔声控制。内部噪声主要来源于紧邻房间噪声及空调系统噪声。空调系统噪声通过送风口传至室内，装修时注意与空调设计配合，在送风道布置阻挠复合式消声器，必要时在散流口亦配相应消声器。
6.3. 会议室的总设计要求
(1)逼真地反映现场人物和景物，使与会者有临场感，一体感，以达到视觉与语言信息交流的良好效果。
(2)由报告厅中传送的图像包括人物、景物、图表、文字等等，应当清晰可辨，报告厅内应温、湿度适宜，空气流通。
会议厅／房间的环境
(1)室内换气量：O.1立方米／秒
(2)室内温度：18摄氏度-22摄氏度
(3)室内湿度：60％-80％
(4)室内环境噪声：40dB(A)
会议厅的布局与照度
布局原则:
保证摄象效果以达到再现清晰图像的目的。
布局要求:
(1)为了确保图象的观看效果和防止对人物摄象产生的夺光及反光效应，故天幕/背景墙应根据不同地区采用均匀单一的浅色，使其所提供的视频电平近似O．35V。而房间的其它三面墙壁、桌布、地板、天花板等均与天幕颜色相匹配。天幕不宜使用画幅。
(2)为保证声绝源，如有地毯，地板上应铺地毯，天花板应装消音板，四周墙壁应装隔音毯，窗户应安装双层玻璃。
会议厅／房间的照度
灯光照度是报告厅的一个基本的必要条件，由于会议电视召开的时间具有随机性，故室内应使用人工光源而避免自然光。会场的门窗需用深色窗帘遮档。光源对人眼视觉无不良影响(无刺眼感觉)。最好选择三基色灯(色温3200度K)较宜。照度要求规定如下：
为了确保正确的图像色调以及摄象机的白平衡，规定照射在与会者险部上的光应是均匀的，照度应不低于500LUX。
为了确保文件、图表的字迹清晰，对文件、图表区域的照度应不大于700LUX。监视器、投影电视背投附近的照度为50—80LUX，避免直射光。
