电力行业监控解决方案

电力行业监控解决方案
一、概述
变电站是电网的枢纽,也是当前电网现代化改造的核心。传统的变电站视频监控系统受技术发展的局限,只能进行现场监视,而将远程的监视、遥控、防盗、消防和报警联网系统有机的结合起来,既可做到远程监视、遥控和图像的传输,又具备环境的整体监控,并且具有通常联网报警的功能。网络远程监控将是变电站系统最佳解决方法,能够更加有效地预防、打击犯罪,保障财产安全。确保系统运行稳定,将安全防范技术提高到一个新的水平,这已经成为当前变电站监控应用发展的主要方向。而无人值守变电站则能够帮助电力部门有效节约人力资源,提高管理效率,提升经济效益。
二、项目需求
对于远程图像监控系统在变电站的应用,需求基本可以归纳为以下几点:
  1、实现二十四小时不间断监控,把变电站内外图像信息实时上传到调度中心,便于调度中心随时查看变电站情况;
  2、提供数据采集功能,及时把变电站内一些设备数据上传到调度中心,便于管理员对系统设备情况进行掌控;
  3、提供报警联动应用,及时上传站内非正常信息(如火灾、人员入侵等),并做出相应处理措施,便于调度中心及时处理紧急问题;
  4、提供远程维护功能,对于现场维护人员无法及时解决的问题,专家可通过音频系统给予指点,减少维护时间和成本;
  5、提供二次开发接口,实现与电力部门原有自动化系统整合。

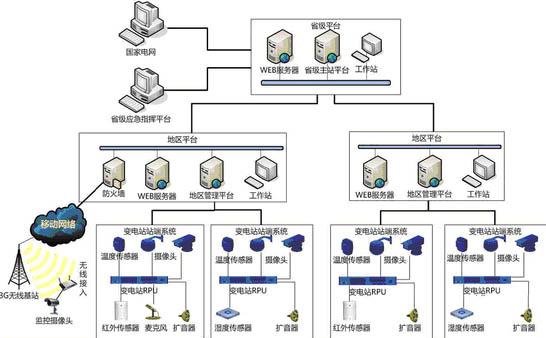

三、组网结构图:

电力

四、方案设计
在变电站设立监控点,部署网络摄像机、报警设备等,构成监控前端系统,所有网络信号通过电力信息通信网上传到调度中心;在调度中心设立监控中心,部署监控中心平台、存储系统、电视墙系统,接收前端数据,进行解码输出显示、集中存储、管理控制;领导可以使用电脑通过网络登陆系统进行管理、控制和应急指挥。
1、调度中心
  在调度中心部署一套凯威系列监控中心平台,包括存储系统、解码服务器以及管理电脑,构建监控中心,实现统一管理。
  凯威系列监控中心平台主要负责全网监控设备的注册、管理、码流的转发、切换、录像等功能。
  磁盘阵列主要完成图像、声音等信息的存储,实现存储备份方便后期查阅;
  解码服务器主要实现数字码流解码输出上电视墙,提供单路和多路集中的解码器,可根据实际应用选配。
  其他可根据需要配置麦克风、音箱等设备以满足实际应用需要。
2、变电站
  变电站作为系统前端点,主要部署网络摄像机、报警设备、门禁系统以及其他设备。
  网络摄像机为监控图像采集设备。一般摄像机可分为球机和枪机,根据应用场合可分为室外型和室内型。具体如何选择可根据现场情况配置。对重点设备的监控可采用定向式枪机,在变电站周界等可配置球机。对于变电站的应用来说,一般有夜间监控的需求,因此摄像机需要支持彩转黑,必要时可根据现场实际情况配置红外灯和补偿光源。
  门禁系统部署在变电站,可对内部员工出入进行登记,当有人非法入侵时能够发出报警信号输出到报警输入接口,并通过监控系统上传到监控中心。
  烟感、温感设备主要检测环境温度和烟尘,预防火灾发生。当有警情时能够及时发出报警信号输出到报警输入接口并上传到监控中心,及时反馈变电站内情况。
  红外对射报警器主要部署在变电站周遭围墙等处,当有人翻越围墙进入到站内时,就会隔断红外线触发报警。报警信号经 报警输入接口和监控系统后及时在监控中心反馈,提供现场警情。
  拾音器和扩音器为音频对讲设备,可以通过网络摄像机音频接口接入监控系统,实现监控中心管理员和监控现场的语音对讲。
五、系统功能
1、图像与信息实时上传
  图像的采集和上传是本系统最基本的功能,通过监控现场网络摄像机可把图像信息通过IP网络上传到调度中心,调度员使用电脑可以对现场情况进行实时浏览,同时可通过解码服务器解码输出到电视墙显示,便于调度中心随时掌握变电站情况。管理员可通过控制软件或键盘对前端摄像机进行遥控、抓拍等操作,更细致地了解变电站情况。领导在办公室也可以通过电脑随时了解变电站情况。
2、报警联动与应急处理
  在变电站内部署报警设备,如烟感、温感、红外等,当有警情出现时,系统可立即触发报警联动:1)在调度中心管理员监控电脑上进行文字、声音提示警情;2)自动把现场图像切换到电视墙上显示;3)对相关监控点进行图像录像存储,供事后查阅并可作为警情处理依据。调度中心管理员可根据现场实际情况马上采取紧急预案解决现场问题。
3、远程系统维护指导
  对于某些变电站设备故障,到现场的一般维护人员可能无法解决,如果再让专家到现场解决问题则会带来人力、时间、费用等问题,特别是一些紧急问题需要立即解决更不能拖延时间。此时,通过该系统,专家可在调度中心直接通过图像浏览现场问题,并通过双向音频对讲功能给现场维护人员指点,远程指导现场维护人员解决问题,从而大大缩短问题解决时间,减少人力、时间以及费用成本。
4、信息实时存储与查阅
  在调度中心可部署存储中心,把所有变电站监控数据进行实时存储。存储数据可随时调看、导出,方便事发后及时排查故障原因,帮助准确定位故障。存储部署方式可采用集中存储或集中存储+前端存储的方式,提供高效可靠的信息存储解决方案。
5、其他功能
  除了上述基本业务外,系统还具备电子地图、智能监控等扩展应用功能,以进一步提升管理效率,充分体现无人值守的意义。
